年間プログラムタイマー付水晶親時計 QT-7800シリーズ【壁掛型】

3回路 子時計駆動(約90台)

  • QT-7830(M / R / RM / D / DM)

学校やオフィス工場などで、チャイム報時、照明・空調設備等のON/OFF管理し、正確な時刻管理をサポートします。

タイマー付親時計 QT-7800シリーズ【壁掛型】

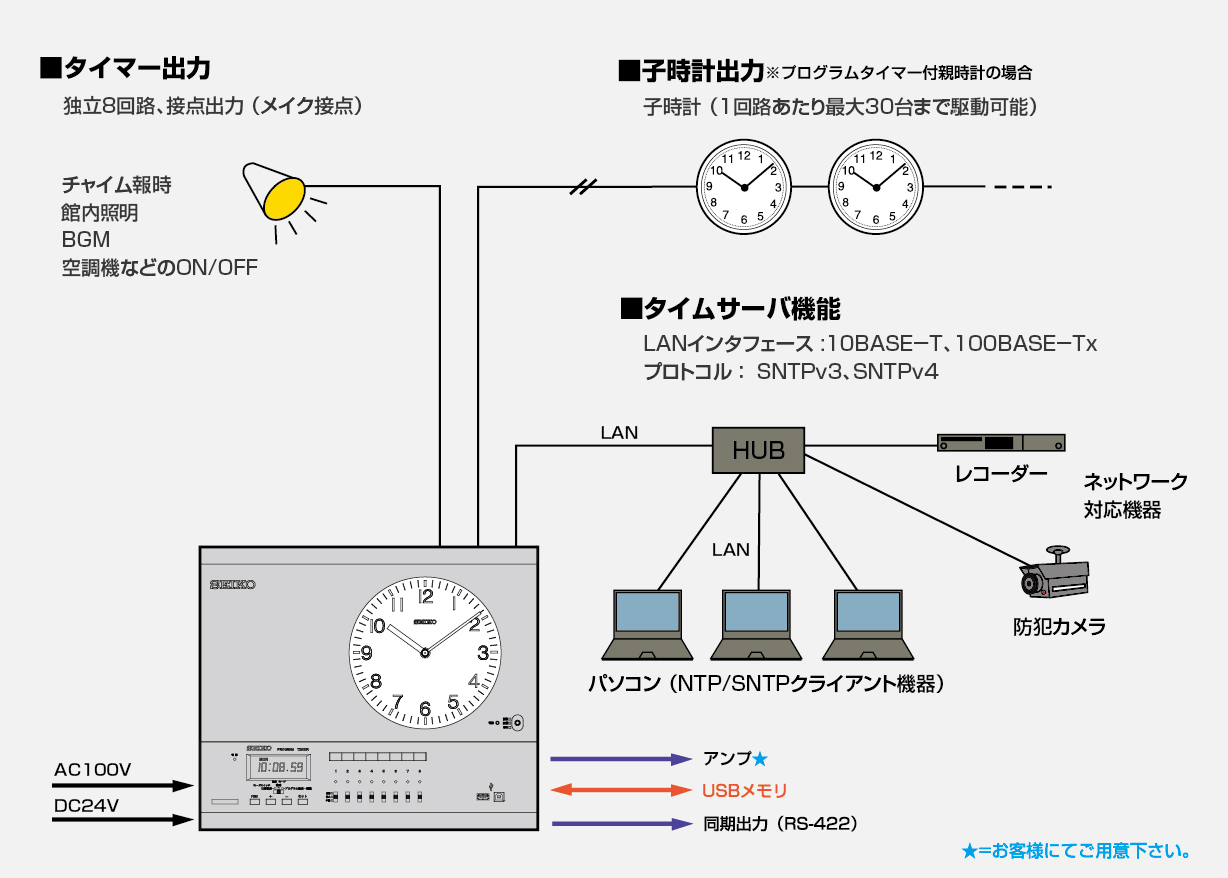

ベルやチャイムを指定時刻に鳴らす報時機能のほか、照明や空調のON/OFFなどを年間を通してコントロールできます。またタイムサーバー機能により、パソコンやネットワーク対応機器の時刻同期が可能です。厳密な時刻管理が求められる環境におすすめの時刻修正機能付き。約90台の子時計を駆動できます。

QT-7800シリーズ型番について

QT-7830

長波/GNSS電波修正機能付

-

QT-7830M

長波/GNSS電波修正機能付

電子チャイムユニット内蔵

QT-7830R

長波/GNSS/FM電波修正機能付

-

QT-7830RM

長波/GNSS/FM電波修正機能付

電子チャイムユニット内蔵

QT-7830D

地上デジタル電波修正機能付

-

QT-7830DM

地上デジタル電波修正機能付

電子チャイムユニット内蔵

※長波・GNSS受信器及びFMアンテナは別売です。(UHFアンテナは市販品をご利用下さい。)
※電子チャイムユニット内蔵(Mタイプ)は10曲のメロディをラインアップしてます。試聴は仕様からできます。

価格表

QT-7830

525,000(税抜)

QT-7830M

547,000(税抜)

QT-7830R

590,000(税抜)

QT-7830RM

612,000(税抜)

QT-7830D

590,000(税抜)

QT-7830DM

612,000(税抜)

主な特徴

全機種にタイムサーバー機能を標準装備

タイムサーバ機能(※1)により、接続されたパソコンをはじめとするネットワーク対応機器(※2)に正確な時刻情報を提供します。
セキュリティ上の問題でインターネット上の公開NTPサーバにアクセスできない環境でも、正確な時刻合わせが可能です。

※1 本製品は、SNTPサーバとして機能します。
※2 SNTP/NTPクライアント機能を持つ機器。

選べる時刻修正方式

長波電波、GNSS電波による時刻修正機能を標準装備。(D/DMタイプを除く)
FM電波で時刻修正できるR/RMタイプ、地デジ電波で時刻修正できるD/DMタイプをラインアップ。内蔵水晶時計のわずかな誤差もぴったり正確な時刻に修正。

※長波・GNSS受信器及びFMアンテナは別売です。(UHFアンテナは市販品をご利用下さい。)

パソコンでらくらくプログラム作成

付属のソフトウェアを使って、お手持ちのパソコンでプログラム作成が可能です。
時間割の変更や夏休み期間の設定など更新・管理が簡単にできます。
作成したプログラムはUSBメモリで本体に設定します。
※付属ソフトウェアは、Windows® 10、8.1、7に対応。また、USBポートが必要です。
※付属のUSBメモリ以外のご使用についての動作保障はできません。

独立8チャンネル、1000ステップの大容量

1000ステップの大容量で細かいプログラム作成も思いのままです。
基本設定は毎年継続可、年間プログラムは2年分一括入力可能です。

停電補償もしっかり

プログラム10年、親時計5年、子時計駆動30時間(※)。
※プログラムタイマー付親時計のみ(30時間を超える場合は、復帰後自動調針)。

うるう秒調整機能を標準装備

プログラムタイマーでどんな設定ができるの?

週間プログラム

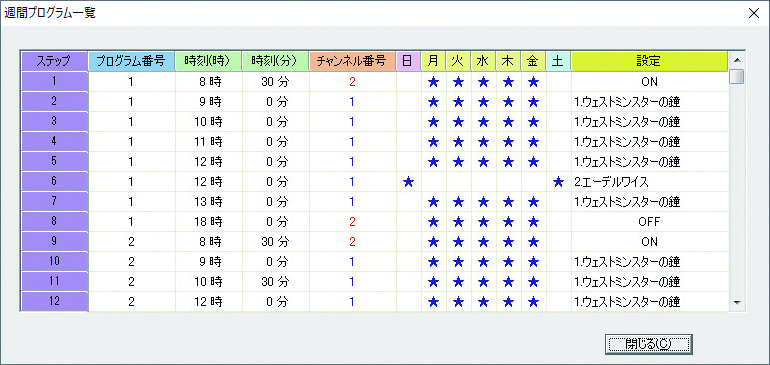

〈週間プログラム一覧〉
〈週間プログラム一覧〉

チャンネルごとに1週間を単位としたスケジュールのプログラムを作成します。例えば、チャイムを鳴らす場合、何曜日から何曜日まで、どのチャンネルを使って、何時と何時に設定するか、空調設備の管理をする場合、何時にONにして、何時にOFFするかなど細かい設定ができます。

年間プログラム

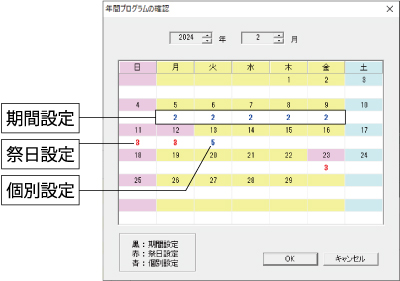

〈年間プログラム確認画面〉
〈年間プログラム確認画面〉

作成した週間プログラムを下記の4つの設定にあてはめて運用します。
つまり、どの日にどのプログラムを実行するかで年間プログラムが設定できます。
特定の時間割の場合でもあらかじめ設定しておくことができ、当日、自動的にプログラムが切り替わるので手間がかからず便利で安心です。

基本設定: 1年のうち大半に適用する週間プログラム
期間設定: 夏休み・試験期間など一定期間、通常と異なるプログラム
祭日設定: 祝日や国民の休日用のプログラム
個別設定: 式典や運動会など特別な行事がある「○月○日」用のプログラム

サマータイム対応

サマータイム導入の際は、開始・終了日時さえ指定すればOK。自動的に時刻調整を行うプログラムを作成できます。また、親時計に接続している子時計群の時刻も一度に修正できます。

サマータイムとは?
日の出が早まる時期(例えば4月~10月)に時計の針を1時間進め、夕方の明るい時間を増やすことで照明や冷房の省エネルギー効果などが期待され、現在、世界の70カ国以上で実施されています。日本でも制度導入が検討されています。

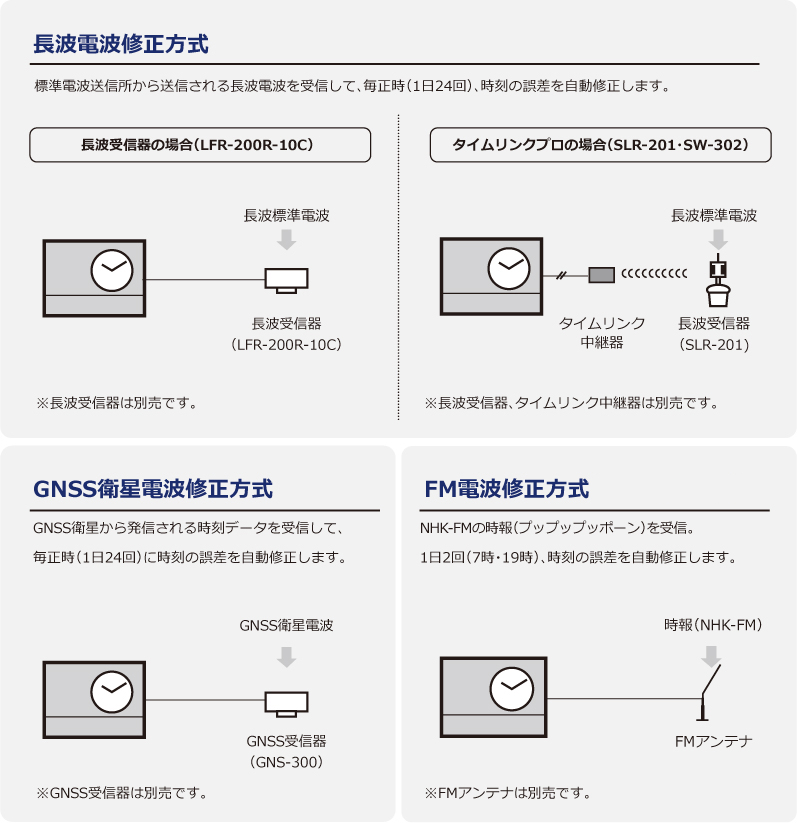

時刻修正方式

関連製品

親時計部

水晶発振周波数

4.194304MHz

時計精度

週差±0.7秒以内(+5℃~+35℃) 時刻修正時は積算誤差0

サマータイム

USBメモリで設定

うるう秒調整

キーにより設定 ※うるう秒調整は自動

子時計駆動

DC24V 30秒有極信号 最大90台駆動(1台12mA、30台/1回路)

外部同期入力

30秒有極信号 毎時(同期可能誤差範囲±15秒以内)
RS-422(D/DMタイプを除く)

外部同期出力

RS-422

タイムサーバ

LANインタフェース 10BASE-T、100BASE-Tx
プロトコル SNTPv3、SNTPv4

プログラムタイマー

出力回路

独立8回路、接点出力(メイク接点)

プログラム設定方法

USBメモリで設定

最大プログラム数

1000ステップ(8回路合計)

電子チャイムユニット

【QT-7830M/QT-7830RM】

10曲(ウエストミンスターの鐘 他)

時刻修正

FM電波修正機能
【QT-7830R/QT-7830RM】

FMアンテナ(オプション)
NHK-FM :76MHz~90MHz 1日2回(7時・19時)修正

地上デジタル電波修正機能
【QT-7830D/QT-7830DM】

地上デジタル放送:470~770MHz 1日2回(7時・19時)修正

長波電波修正機能
【D/DMタイプを除く機種】

長波受信器(オプション)
1日24回(毎正時) 修正

GNSS衛星電波修正機能
【D/DMタイプを除く機種】

GNSS受信器(オプション)
1日24回(毎正時) 修正

共通

入力電源

AC100V±10% 50/60Hz

停電補償時間

親時計 :約5年 子時計 :30時間 プログラム :約10年

使用温度範囲

‐10℃~+50℃

質量

約10kg

外形寸法

W420×H442×D110mm

ケース

ABSおよび鋼板 パールグレー3分ツヤ有り

備考

壁掛型4回路・5回路・6回路は受注生産です。
