タイムリンクプロ【基本構成】

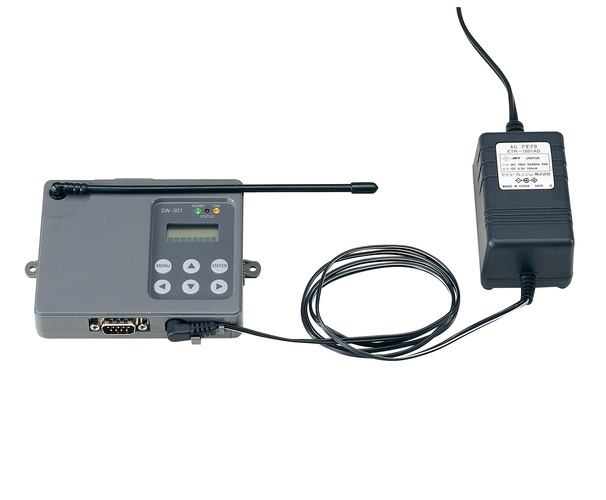

タイムリンクプロ中継器

  • SW-302

¥82,500(本体価格:¥75,000)

タイムリンクプロでどこでも日本標準時!
常に正確な時刻が求められる現場で続々採用。

タイムリンクプロ【基本構成】

・無線で送受信、配線工事が不要です。(AC電源は必要です)
・最大540台まで増設が可能です。
・電波到達範囲内のすべてのタイムリンククロックを駆動できます。
(障害物のない状態で約40mが目安です)
・双方向通信で各中継器が正しい時刻を受信しているかモニタで確認できます。

*本体にACアダプタが付いています。

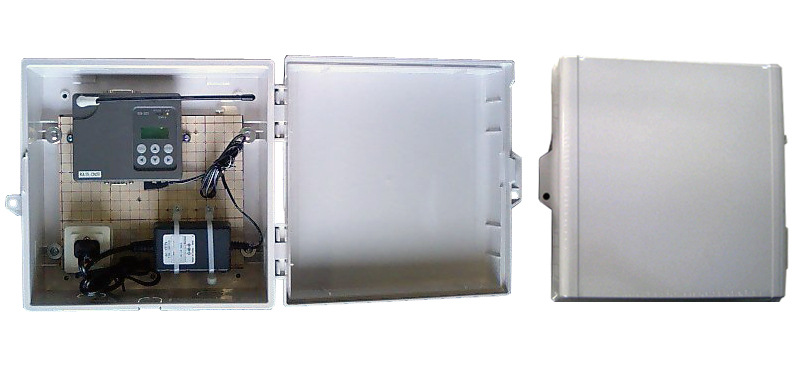

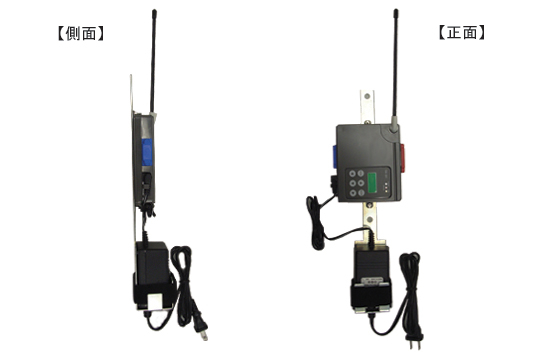

関連製品

時計部

内蔵水晶精度 :平均週差 ±0.7秒(+5~+35℃)
積算誤差 :最大±90ms(+25℃)、±350ms(0~+50℃) *時刻修正が1日1回の場合
表 示 :8×2 LCD 年月日時分秒を表示
時刻設定 :タイムリンクプロの受信、または手動設定

無線部

無線の種類 :特定小電力無線
通信周波数 :426.125MHz
通信速度 :2400bps
空中線電力 :1mW
アンテナ :約17cm
適合規格 :ARIB STD-T67

無線の送受信

受 信 :常時(タイムリンクプロの受信により、内部時計を修正する)
修正誤差 :10ms以内(前段の中継器との誤差)
送 信 :タイムリンク/10分ごと(送信所要時間は、1秒以内)、
タイムリンクプロ/30分ごと(送信所要時間は、1秒以内)

操作

スイッチ :前面の押しスイッチ6個により操作

表示

LCD(8文字×2桁) :現在時刻(年月日時分秒)、その他、各種設定状態を表示
LED(3個) :POWER(緑)/電源、STATUS(赤)/無線の送受信中に点灯、LINK(黄)/時刻修正されると点灯(タイムリンクプロの受信、シリアル同期信号入力、外部同期入力による修正)

出力

<時刻データ出力/モニタ出力>(RS-232C/RS-422)
通信方式 :調歩同期式(非同期式)
通信速度 :2400bps(時刻データ)、4800bps(モニタ出力)
ビット構成 :データ8、パリティなし、ストップ1
フロー制御 :なし

出力

<CH1/CH2出力>30秒有極信号(DC3.6V)
パルス幅 :500ms
出力電流 :20mA/CH

入力

<同期入力>30秒有極信号
パルス幅 :100ms以上(DC24V)

入力

<同期入力>シリアル入力(RS-422)
通信方式 :調歩同期式(非同期式)
通信速度 :2400bps(時刻データ)
ビット構成 :データ8、パリティなし、ストップ1
フロー制御 :なし

特殊機能

テスト通信、手動時刻送信、手動時刻設定

入力

電 源 :AC100V(±10%)、付属のACアダプタ(出力DV6.3V)を使用

消費電力

約1.5W

動作温度範囲

0℃~+50℃ 屋外での使用不可

動作湿度範囲

20%~90%(結露無きこと)

停電補償

10日(内部時計)

構造

外形寸法 :本体/W110×H90×D30.3(mm) アンテナ・突起部除く、
ACアダプタ/W49.8×H79.5×D42(mm) コード長1m(両端)
質 量 :約430g(本体+ACアダプタ)
