トラック競技

トラックタイマーシステム

  • RT-500

レースを見つめるすべての人々のために。

トラック競技

トラックを疾走する選手、レースを見つめる観客、大会関係者に向けて、最新の情報を表示します。

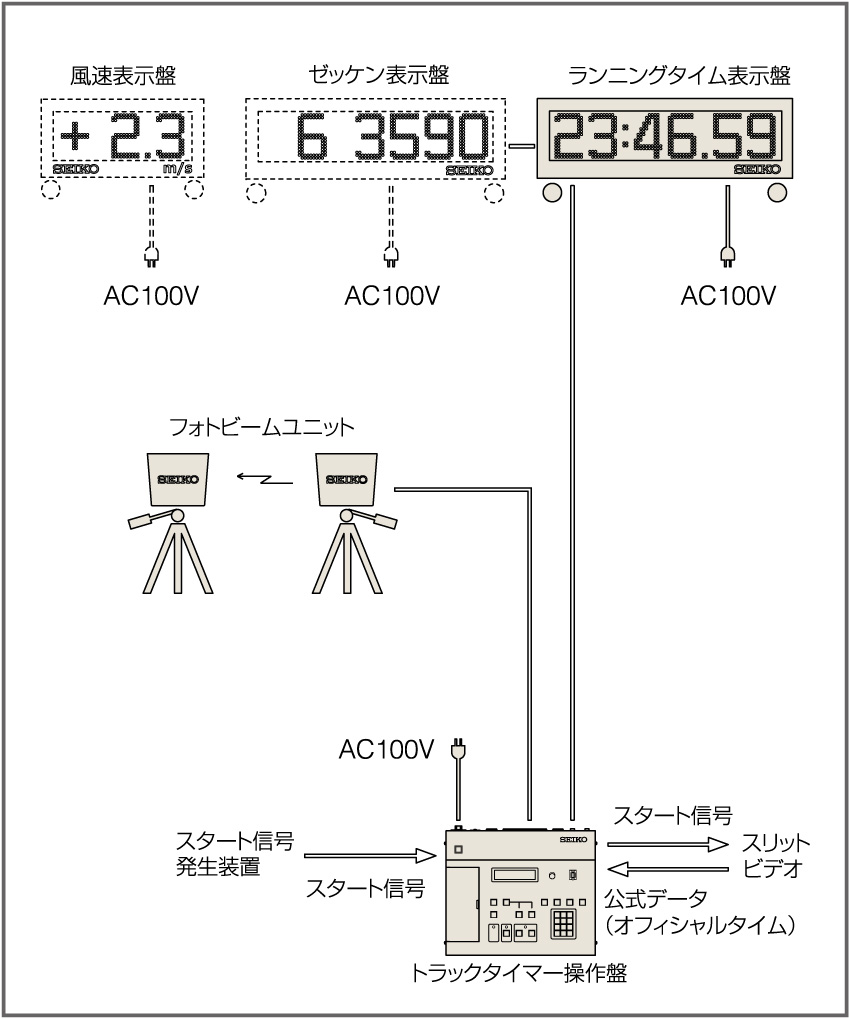

機器構成

ランニングタイム表示盤(RT-510)

1台

トラックタイマー操作盤(RT-520)

1台

フォトビームユニット(PBU-2000)

1式

ゼッケン表示盤(RT-550) ※オプション

1台

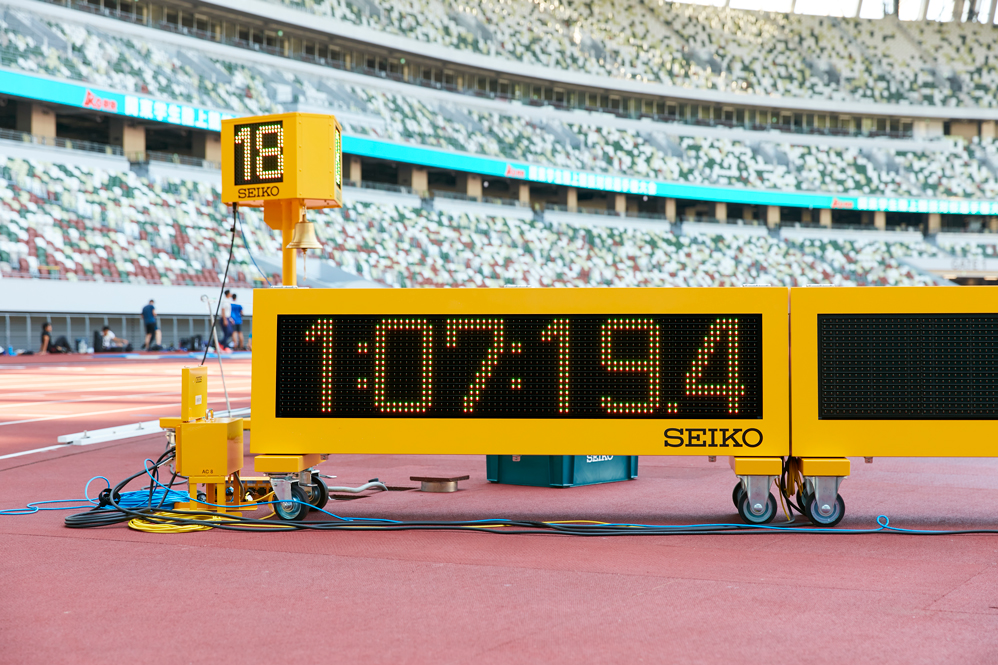

ランニングタイム表示盤/RT-510

*画像はイメージです。
*画像はイメージです。

トラックタイマー操作盤に接続し、トラック競技におけるランニングタイム、スプリットタイム、速報タイム、フィニッシュタイム、カウントダウン、現在時刻を表示します。

■分表示は、1/100秒単位で、最大59分59秒99まで表示可能。時間表示は、最大99時間59分59秒まで表示可能です。
■分表示/時間表示の自動切り替えが可能。現在時刻の表示もできます。
■ランニングタイム、ラップタイム、任意に設定したスタートタイム、任意の設定時間からのカウントダウン、現在時刻を表示します。
■自動ラップタイム表示機能付。ラップ信号受信時に、ラップタイムを5秒間表示し、その後、自動的にランニングタイム表示に切り替わります。

構成

ランニングタイム表示盤(RT-510)

1台

電源ケーブル

1本(5m)

信号ケーブル

1本(15m)

カバー

1枚

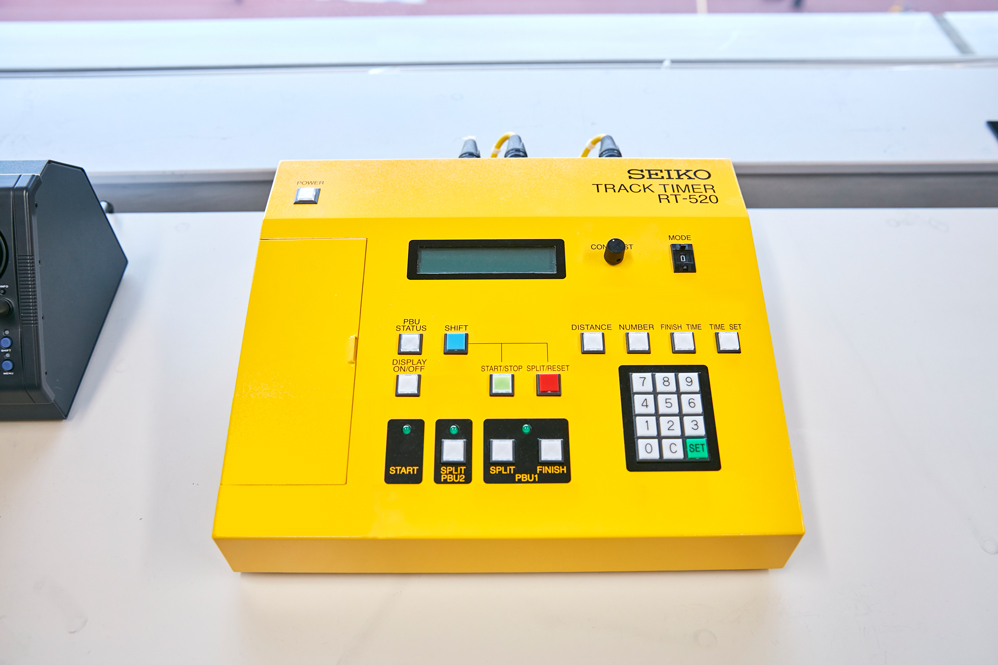

トラックタイマー操作盤/RT-520

スタート信号発生装置、フォトビームユニット、スリットビデオからの計測データを集計し、表示盤に表示データを送信します。

■フォトビームユニットからの計測データを集計し、各表示盤にデータを送信します。
■各種機能の設定や各フォトビームの選択・モニタ、それぞれの表示盤を制御します。
■テンキーとファンクションキーの併用で、設定時間の変更、ゼッケン番号の⼊⼒、時刻修正が簡単にできます。
■ランニングタイム/ゼッケン番号表示に対応した液晶表示器を装備。
■乾電池による停電時のデータ保持バックアップ機能を装備。

構成

トラックタイマー操作盤(RT-520)

1台

電源ケーブル

1本

フォトビームユニット/PBU-2000

トラック競技におけるフィニッシュタイム・ラップタイム・スプリットタイムを計測。投光器、受光器間の光軸が遮断された瞬間を電気信号に変え計時機器に送信します。

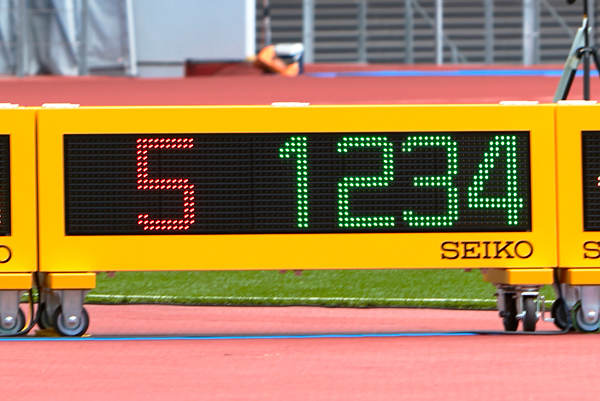

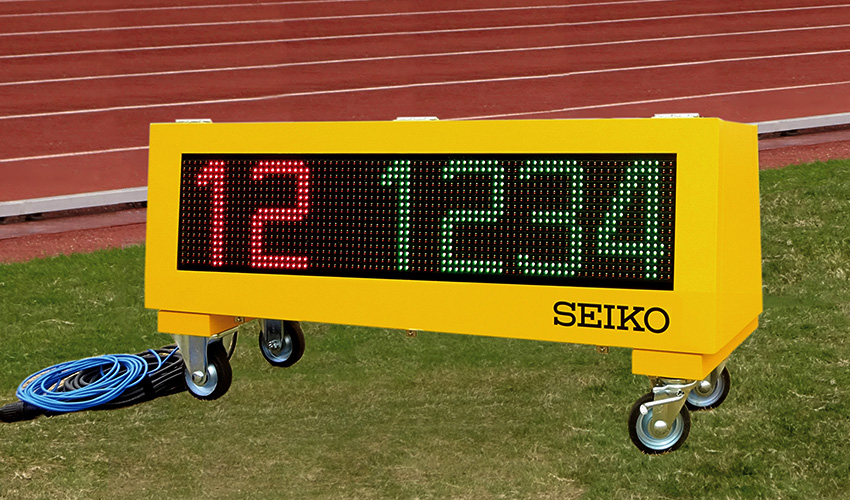

ゼッケン表示盤(オプション)/RT-550

*画像はイメージです。
*画像はイメージです。

トラックタイマー操作盤に接続し、トラック競技におけるゼッケン番号、レーン番号または腰ナンバーを表示します。

構成

ゼッケン表示盤(RT-550)

1台

電源ケーブル

1本(5m)

信号ケーブル

1本(3m) ※ランニングタイム表示盤〜ゼッケン表示盤間

カバー

1枚

【トラックタイマーシステム(二段表示タイプ)】

【納入事例】 四日市市中央緑地陸上競技場(三重県)
【納入事例】 四日市市中央緑地陸上競技場(三重県)

ランニングタイム表示盤とゼッケン表示盤が一体になった二段表示タイプも承ります。

ランニングタイム表示盤/RT-510

外形寸法

W1,800×H790×D500mm(キャスター部含む)

表示寸法

W1,600×H320mm

表示素子

LED(絵素ピッチ:20mm)

表示

両面(文字高 320mm)

表示色

黄色

入力電源

入力電源/AC100V〜240V、500VA以下

使用環境

屋外防滴型

動作温度

-10℃~+50℃

質量

約85kg

トラックタイマー操作盤/RT-520

外形寸法

W360×H100×D300mm

入力

接点:
スタート信号×1系統 フォトビーム信号×2系統
RS-422準拠:
フォトビームステータスデータ×2系統

入出力

RS-232C準拠:
フォトフィニッシュデータ(写真判定データ)×1系統
コンソールデータ(拡張用)×1系統

出力

オープンコレクタ:
スタート信号×2系統

RS-422準拠:
ランニングタイムデータ×2系統

計時分解能

1/1,000秒

入力電源

AC100V〜240V、100VA以下
単3アルカリ電池8本(停電時のデータバックアップ用)

使用環境

屋内

動作温度

0℃~+40℃

質量

約5kg

フォトビームユニット/PBU-2000

ゼッケン表示盤/RT-550(オプション)

外形寸法

W1,800×H790×D500mm(キャスター部含む)

表示寸法

W1,600×H320mm

表示素子

LED(絵素ピッチ:20mm)

表示

両面(文字高 320mm)

表示色

レーン番号:最大2桁(赤色)
ゼッケン番号:最大4桁(緑色)

入力電源

AC100V〜240V、500VA以下

使用環境

屋外防滴型

動作温度

-10℃~+50℃

質量

約85kg
