フォトビームユニット

オプション製品

  • PBU-2000

¥360,800(本体価格:¥328,000)

光のビームで記録を計測。

スポーツプリンタ
※三脚はオプションです。

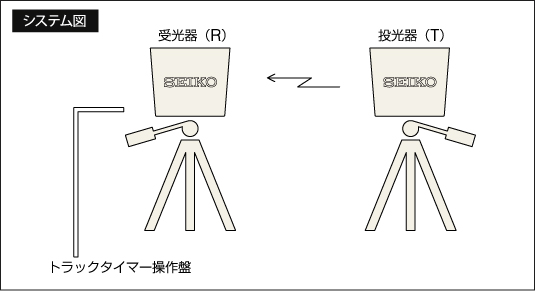

■トラック競技におけるフィニッシュタイム・ラップタイム・スプリットタイムを計測。 投光器、受光器間の光軸が遮断された瞬間を電気信号に変え計時機器に送信します。
■投光器~受光器の最長距離は100mです。
■スポーツプリンタ(CT-2000)に接続して使用することで速度計測ができます(※1)。

※1 速度計測にはPBU-2000は2セット必要です。

構成

投光器(PBU-2000TX)

1台

受光器(PBU-2000RX)

1台

※信号ケーブルは別途お見積いたします。

オプション

収納トランク(PBU-2000TR)

1台

三脚(PBU-2000SK)

2台

電池または外部DCバッテリ

使用例

マルチタイミング機器との接続

  • ■自動車の速度計測テスト
    ■自動車の速度計測テスト
  • ■スポーツイベントのタイム計測
    ■スポーツイベントのタイム計測

陸上競技機器との接続

  • フィニッシュ地点
    フィニッシュ地点

関連製品

関連動画

投光器(PBU-2000TX)

投光波長

670nm(赤)

使用距離

最長100m

電源

1.単3乾電池:4本 ※乾電池、充電式電池が使用可能
2.外部バッテリ(DC12V)

動作時間

72時間以上(+25℃)

使用温度範囲

−20℃〜+50℃(結露のないこと)
※アルカリ乾電池使用時は+5℃〜45℃

寸法

W97×H130×D152mm(突起含まず)

材質

鋼板、黄色塗装仕上

質量

1.5kg(電池含まず)

受光器(PBU-2000RX)

使用距離

最長100m

電源

1.単3乾電池:4本 ※乾電池、充電式電池が使用可能
2.外部バッテリ(DC12V)

動作時間

24時間以上(+25℃)

使用温度範囲

−20℃〜+50℃(結露のないこと)
※アルカリ乾電池使用時は+5℃〜45℃

出力信号

メイク接点(定格30V 500mA)

モニタ

入光時点灯LED(背面ディスプレイで確認可能)

寸法

W97×H130×D152mm(突起含まず)

材質

鋼板、黄色塗装仕上

質量

1.5kg(電池含まず)
