競泳システム

水中周回表示システム

選手や計測員に残り周回数を正確に知らせる水中周回表示システム。

競泳システム
水中周回表示器(両面タイプ)

長距離種目(800m、1,500m)において、選手や計測員に対し「残り周回」を表示することで、より確実な競技運営をサポートします。
【国際水泳連盟(FINA)ルール適合 / (公財)日本水泳連盟AA級/A級公認】

セイコー独自のシステム

水中周回表示システムは、競泳用自動審判計時装置(プリンティングタイマー)との接続により、距離設定信号を受信して、その距離に応じた周回数を自動表示します。競技中は、タッチプレートからの信号により自動的に周回数が減算します。また、操作盤による手動での加算、減算操作も行うことができます。

  • 操作盤(両面タイプ)

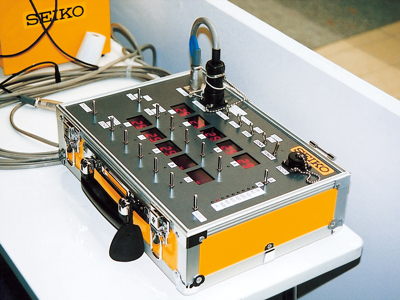

    操作盤(両面タイプ)
  • 水中周回表示器(片面タイプ)

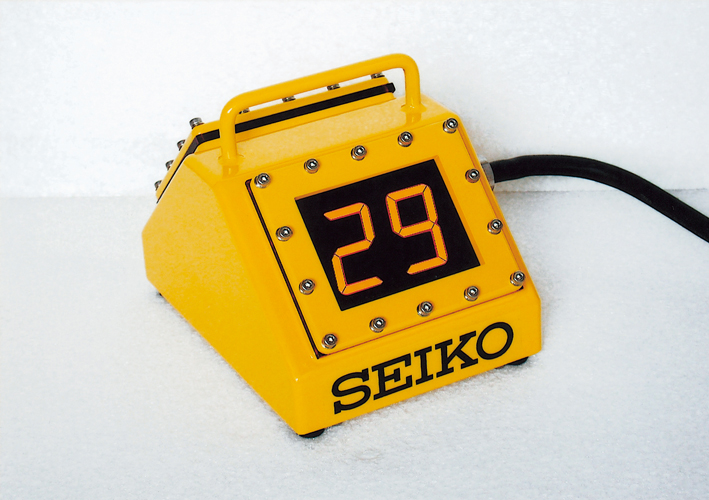

    水中周回表示器(片面タイプ)

視認性の高いLEDを使用、鮮明な表示

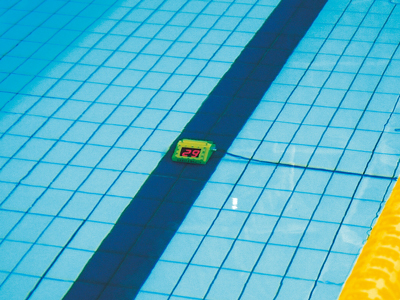

水中設置例(両面タイプ)
水中設置例(両面タイプ)

水中周回表示器は、各レーンのプール底に設置されます。視認性の高いLEDの使用により、水中でもはっきりと周回数を確認することができます。

スタート台裏にも周回表示

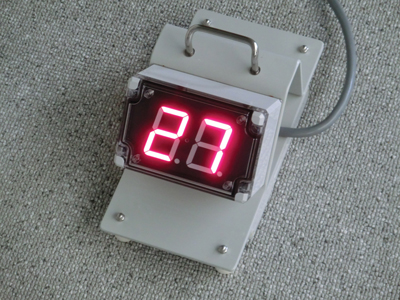

モニタ付中継器をスタート台に取付けた状態
モニタ付中継器をスタート台に取付けた状態

各レーンのスタート台裏には、水中周回表示器と連動するモニタ付中継器が取り付けられているため、審判も同時に残り周回数を確認することができます。

システム構成

水中周回表示器

8台(最大10台)

モニタ付中継器

8台(最大10台)

操作盤

1台

表示用バッテリ&チャージャ

1式

接続ケーブル

1式

関連製品

水中周回表示器(両面タイプ)

外形寸法

W130×H108×D200mm(突起部除く)

材 質

ステンレス

表示素子

LED 7セグメント 赤色

文字高

43mm

動作電圧

DC9V

質量

約10.5kg

操作盤(両面タイプ)

外形寸法

W350×H137×D250mm(突起部除く)

材質

アルミ、鋼板

表示素子

LED 7セグメント 赤色

質量

約5kg

モニタ付中継器

外形寸法

W286×H115×D50mm(突起部除く)

材質

ステンレス

表示素子

LED 7セグメント 赤色

文字高

45mm

質量

約3kg
