室内競技表示システム

ST-2000シリーズ

  • ST-2010
  • ST-2020

試合の感動を鮮明に伝達する 室内競技表示システム

室内競技表示システム
上:壁掛型表示盤(ST-2010)/下:移動型表示盤(ST-2020)

室内競技表示システムST-2000シリーズは、目的や規模に適した、組み合わせが可能です。
対応競技:バスケットボール、バレーボール、ハンドボール、テニス、ソフトテニス等

設置例
設置例

特長

■バスケットボール(ピリオド制・ハーフ制・ミニバスケットボール)、バレーボール、ハンドボールなどの各競技公式試合ルールをあらかじめセットしています。(自動設定可)
◆ ローカルルールや公式ルールの変更に応じて、試合時間やピリオド時間・タイムアウト回数等を利用者が自由に設定・登録できるため、システムを長期的に使用できます。
■チーム名、選手名及び対戦組み合わせの入力・登録や保存ができるため、あらかじめ情報を入力しておくことにより、試合当日に簡単にデータを呼び出し、操作することが可能です。
◆ 電源投入時、自動的に「Aチーム」、「Bチーム」と表示するので、チーム名入力装置を使用せずに、操作盤だけで簡易に利用することが可能です。(※1)
◆ トーナメント表の作成や競技結果の印刷が可能。試合の情報を、 選手、役員だけでなく、観客へも知らせることができます。
■競技データの外部出力(RS-422準拠)を標準装備。大型映像装置、 競技処理コンピュータシステム、TVテロップシステムなどにオンラインデータを出力します。
■競技に使用していない時には、デジタル時計として有効活用できます。 (親時計信号の入力が別途必要)

◆印の特長はセイコーオリジナルです。
※1 バスケットボール・ハーフ制とバレーボールのみ

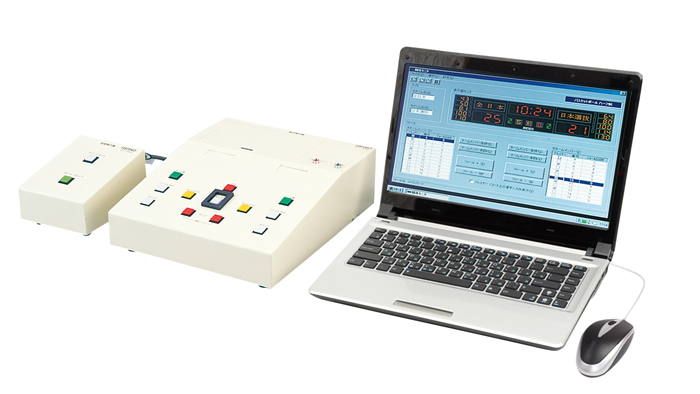

左:時間操作盤/中:競技操作盤/右:チーム名・ファール入力装置
左:時間操作盤/中:競技操作盤/右:チーム名・ファール入力装置

時間操作盤(ST-2031)

ゲームタイム・経過時間のスタート/ストップ操作が簡単に行えます。
外形寸法:W120×H81×D150mm、質量:約1kg

競技操作盤(ST-2030)

各競技ルールに従った、得点・タイムアウト入力・ピリオド切替ほか、競技に必要な操作が行えます。
外形寸法:W260×H90×D305mm、質量:約5kg

チーム名・ファール入力装置(ST-2032)

●初期設定画面で競技種目、競技モード(ゲームタイム、インターバルタイム、セット数など)、時間(表示ON/OFF、経過時間、現在時刻)の設定ができます。
●ゼッケンナンバー、個人ファール数の入力がマウス操作で容易にできます。
●競技表示盤の表示内容を画面上で確認することができます。
●チーム名/選手名登録画面から選択し、トーナメント表を容易に作成することができます。(8、16、32チーム分)
●トーナメント表、競技結果画面をプリンタ(別売)で簡単に印刷できるため、試合の情報を選手や観客に知らせることが可能です。また、大会履歴としても利用できます。

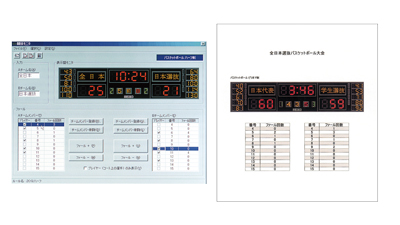

  • 競技結果(左:モニタ画面/右:プリントアウト例)
    競技結果(左:モニタ画面/右:プリントアウト例)

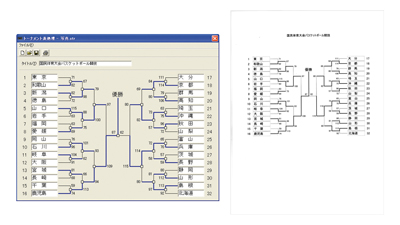

  • トーナメント表(左:モニタ画面/右:プリントアウト例)
    トーナメント表(左:モニタ画面/右:プリントアウト例)

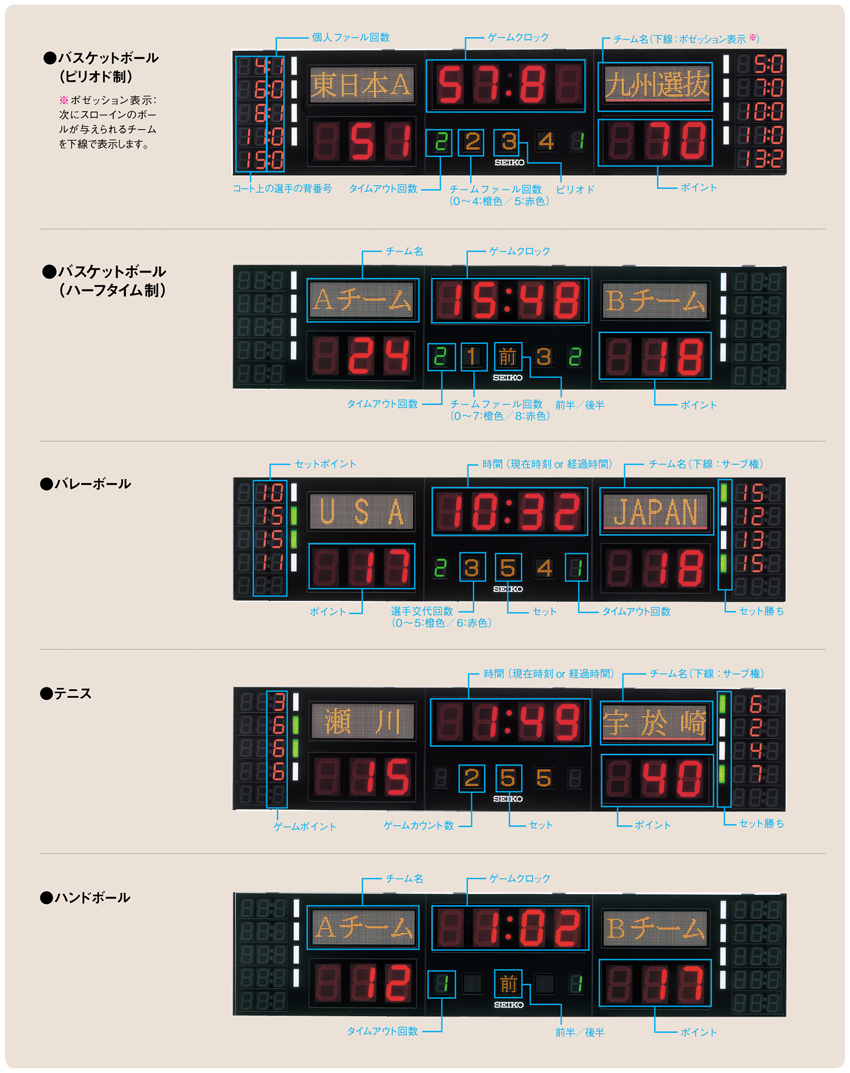

表示例

システム構成 1コート/2面1系統

室内競技表示盤

壁掛型表示盤(ST-2010)または移動型表示盤(ST-2020)

競技操作盤ユニット(ST-2090)

1式

競技操作盤(ST-2030)

1台

時間操作盤(ST-2031)

1台

チーム名・ファール入力装置(ST-2032)

1台

収納トランク(ST-2090)

1台

接続ケーブル

1式

関連製品

表示内容

①チーム名

3色LED、24×24ドットマトリクス
文字高:約144mm
全 角:漢字・かな(JIS第一・第二水準)、4文字
半 角:英・数・カナ8文字
表示色は、3色(橙/赤/緑)より1色選択して表示

②ゲームクロック/時間

赤色LED、7セグメント、0~99:99
文字高:約200mm
残時間1分未満で0.1秒位を表示

③ポイント

赤色LED、7セグメント、0~999
文字高:約200mm

④ピリオド/前半・後半/セット

橙色LED、ドットマトリクス、漢字/英数
文字高:約96mm

⑤チームファール回数/選手交代回数/ゲームカウント数

橙/赤色LED、ドットマトリクス、0~8
文字高:約96mm
初期設定値により橙/赤を自動表示

⑥サーブ権/ポゼッション表示

チーム名の下に赤色アンダーラインで表示

⑦タイムアウト回数

緑色LED、7セグメント、0~9
文字高:約100mm

⑧セット勝ち

緑色LED、約100×30mm、各チーム4個

⑨個人ファール回数/
選手No.(※)/セットポイント/ゲームポイント

橙色LED、7セグメント
文字高:約100mm

※ 各チームコート上の選手5名分のゼッケンNo. 〔0~99〕/個人ファール回数〔0~9〕/終了したセット〔5セット分〕毎のポイント

視認角度

120度

ミラー表示

表示盤の表示内容を、左右入れ替えることが可能

信号入力

RS-422準拠

外形寸法

壁掛型:3,100(W)×700(H)×216(D)mm(チャンネルベース含む)
移動型:3,100(W)×1,700(H)×1,000(D)mm(スタンド含む)

材質

鋼板製、黒色半艶、粉体塗装

質量

壁掛型:約127kg(チャンネルベース含む)/移動型:約173kg(スタンド含む)

入力電源

AC100V±10%、550VA

使用温度範囲

0℃~+40℃

停電補償

停電中、表示は消灯。停電回復後、操作盤より全データを再送信し表示復帰(操作盤:停電補償時間約10分)

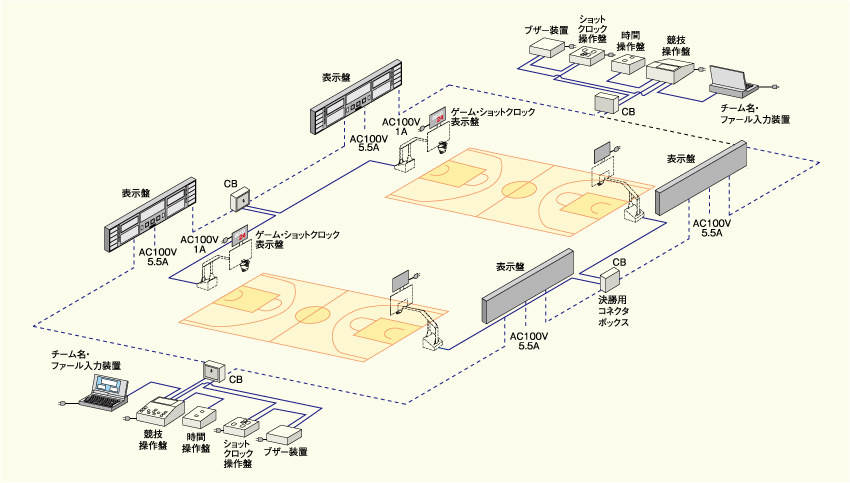

壁掛型の設置例 4面 2系統
壁掛型の設置例 4面 2系統

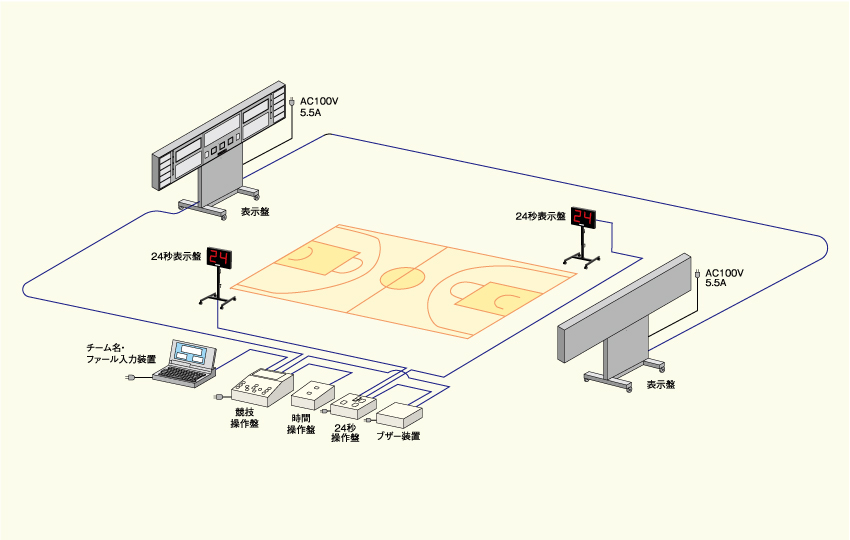

移動型の設置例 2面1系統
移動型の設置例 2面1系統
