フィールド競技

フィールド表示盤

  • FD-600

選手の情報と記録を鮮明に表示。

フィールド競技

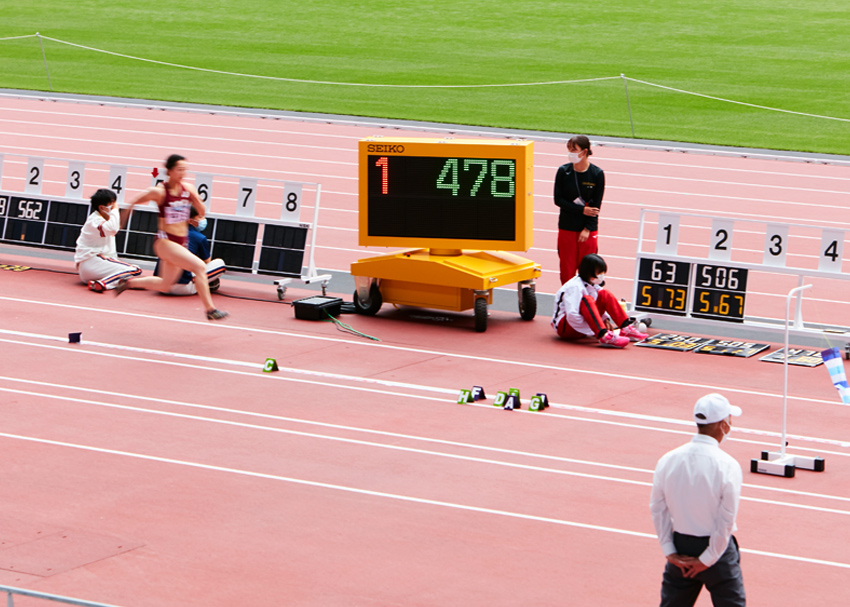

*画像はイメージです。

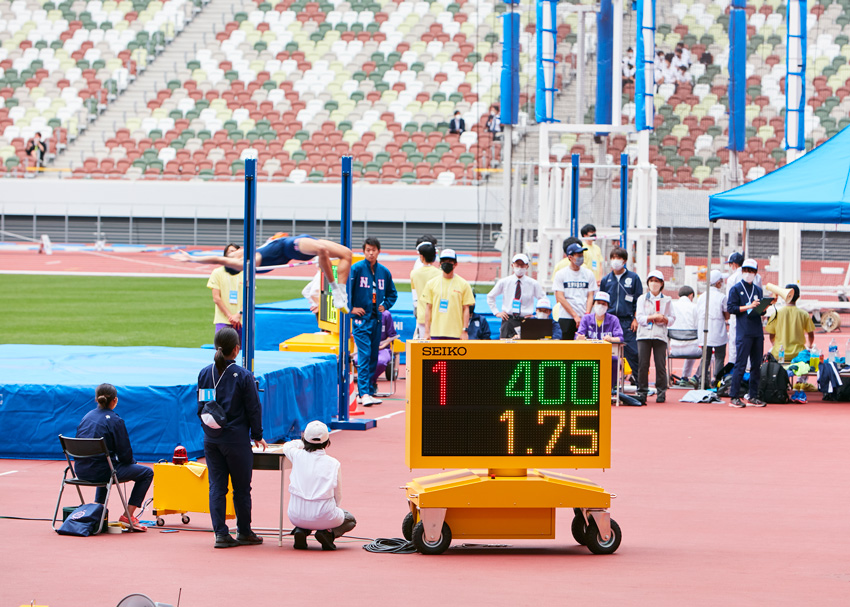

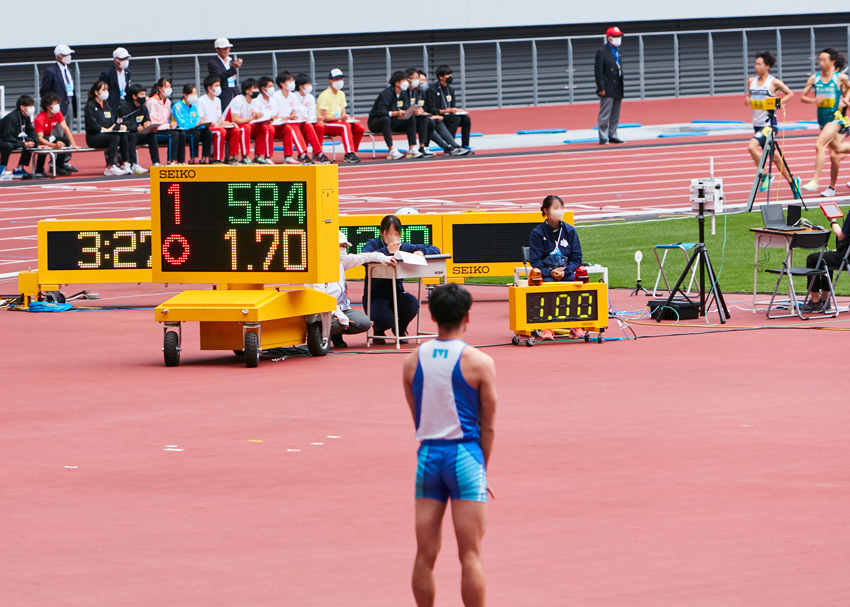

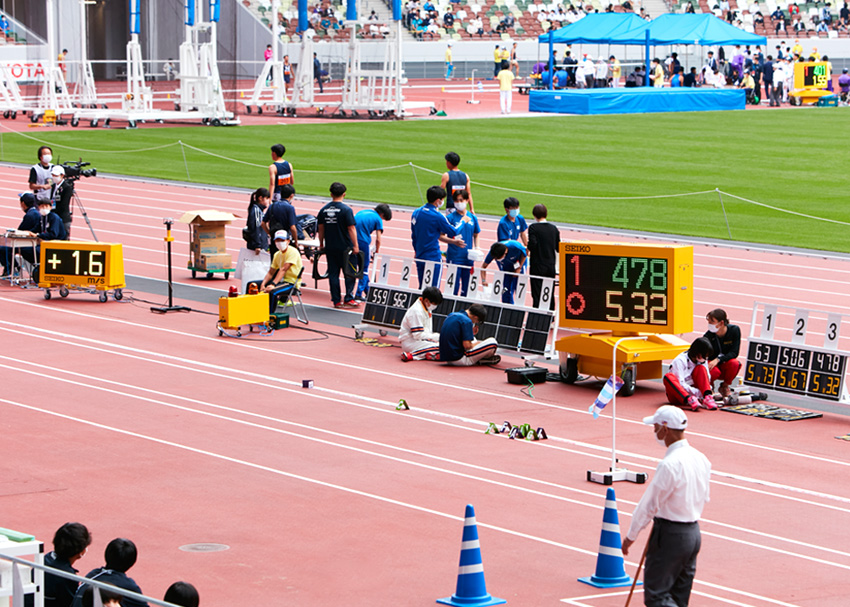

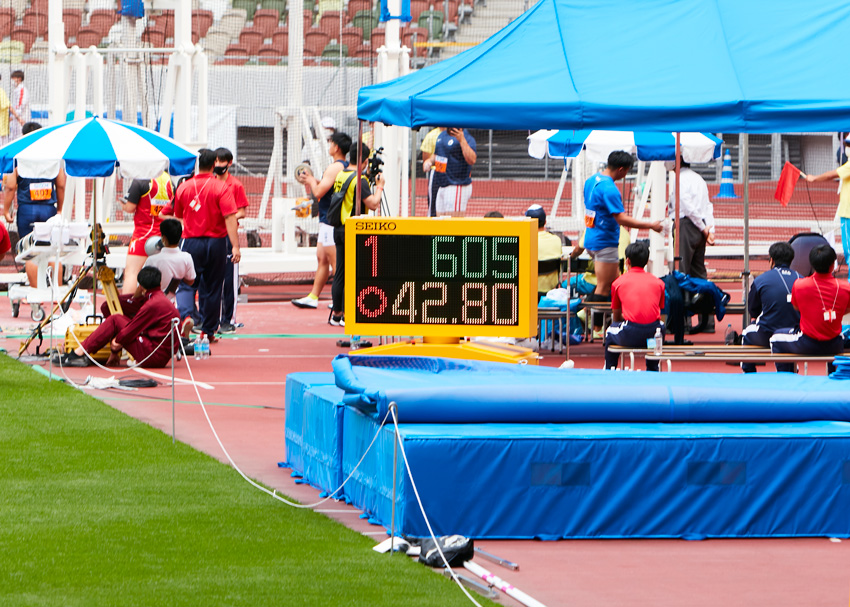

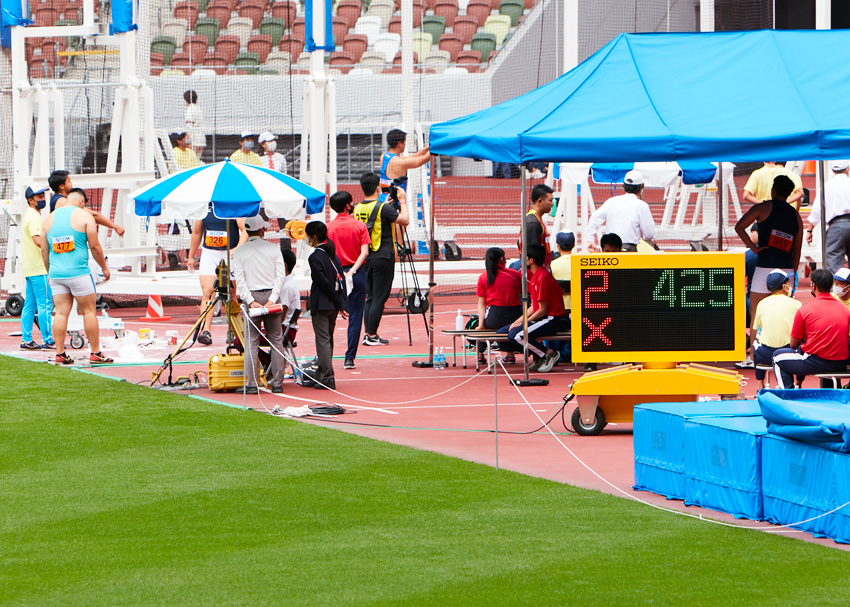

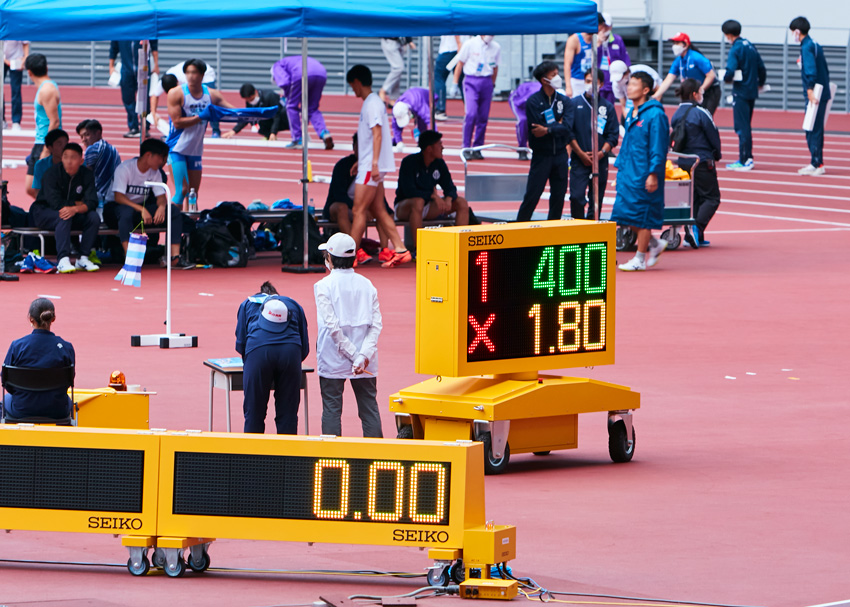

選手の試技回数、ゼッケン番号、○×判定、計測結果をリアルタイムに表示します。

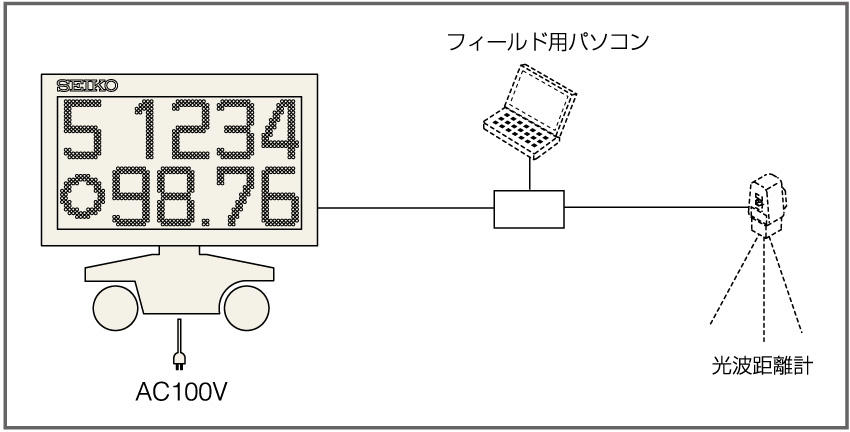

光波距離計やコンピュータシステムとのオンライン接続が可能です。

❙ 試技結果の表示
側面の操作パネル、またはコンピュータとの接続で試技回数、ゼッケン番号、判定、距離、高さなどを表示します。
❙ 表示部が回転してみやすい
表示部が約10〜15秒間かけて水平方向に90度回転し、場内のどこからでも見やすい設計です。

構成

フィールド表示盤

1台

電源ケーブル

1本(30m)

信号ケーブル

1本(30m)

カバー

1式

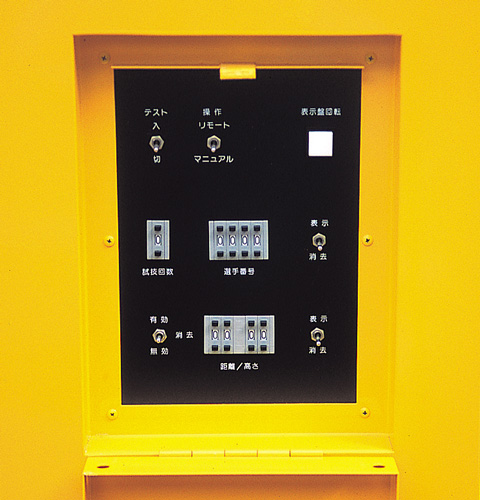

操作パネル
操作パネル

外形寸法

W1,480×H1,550×D900mm

表示寸法

W1,280×H320mm

表示

LED表示器(絵素ピッチ 20mm)

表示内容

【上段】
試技回数:1桁(赤色)
ゼッケン番号:4桁(緑色)

【下段】
試技成否:○または×(赤色)
距離/高さ:整数2桁+小数2桁(黄色)

文字高

約320mm

使用環境

屋外防滴型

動作温度

-10℃~+50℃(湿度 90%以下)

電源

AC100V〜240V、1,000VA以下

質量

約450kg
