スリットビデオシステム
スリットビデオシステム
- 2200HD Pro. 10 / 6000HD Pro. 10 / 20000HD Pro. 10
アスリートがすべての力を注ぐ一瞬を確実にとらえる。
■ 1秒間に3,000枚の連続写真を撮影します。 (最大スキャン速度:1/3,000秒)
※6,000枚、20,000枚の連続撮影も可能です。(オプション)
■フィニッシュラインの確認には撮影用コンピュータ画面及び電子ビューファインダーを使用。
■2次元判定ライン設定調整により、フィニッシュラインのカメラ位置調整がしやすくなりました。
■カメラの⼊⼒電源はPoE/AC/DC(外部電源)から選択できます。
※複数の電源を同時接続している場合、 いずれかの電源供給が切れた場合でもすぐに他の電源へ切り替わります。
※PoE使用時は、 PoE電源アダプター(1個)とネットワークケーブル(2本)でカメラの電源供給とパソコンへのデータ送信を⾏います。
■カメラにバッテリを内蔵。万一、電源供給が途切れた場合でも内蔵バッテリで駆動します。 (最大20分間)
■電源の接続状況をPCのソフトウェアで確認できます。また、カメラから離れたところからでも遠隔でリブートできます。
■Cマウントレンズ・CSマウントレンズ(P-アイリスレンズ)の2種類のレンズが付属しています。
※Cマウントレンズ(12.5〜75mm)は、Fマウントレンズの80〜200mmに相当します。
※CSマウントレンズ(2.8〜10mm)は、Fマウントレンズの35mmに相当。被写体〜レンズ間の距離が近い場合に使用します。
(例:陸上インサイドカメラ等)
※Fマウント用変換アダプタの付属も可能です。(オプション)
■カメラのアイリス(絞り)・フォーカス(焦点合わせ)・ズーム(画像の拡大縮小)をリモートで操作できます。 (Cマウントレンズの場合)
■LuxBoost(明るさ調整)レベル(1〜4)を調整することで、暗い環境下でも今までより鮮明な画像を撮影できます。
※明るさ調整レベルを8まで上げることもできます。(オプション)
■カメラ内蔵HDMIをディスプレイに接続すると、ライブリザルトを表示できます。
※別途モニタと接続ケーブルが必要です。
■カメラにファンがないため、動作音が静かで消費電⼒を抑えることができます。

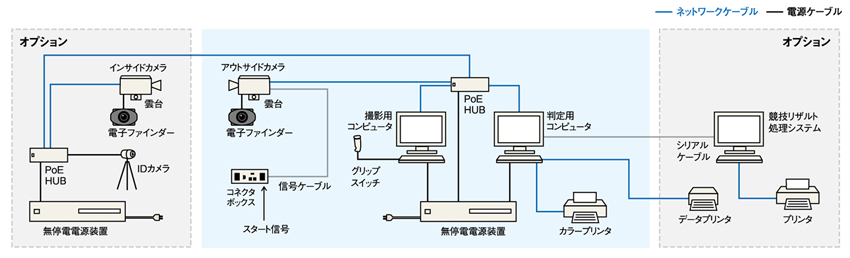

スリットビデオカメラのしくみ
主な特長
フィニッシュラインの位置調整がしやすい

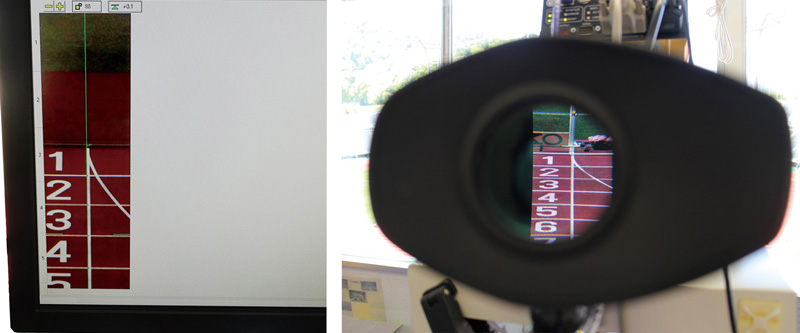

フィニッシュラインの確認には撮影用コンピュータ画面及び電子ビューファインダーを使用。2次元判定ライン設定調整により、フィニッシュラインのカメラ位置調整がしやすくなりました。

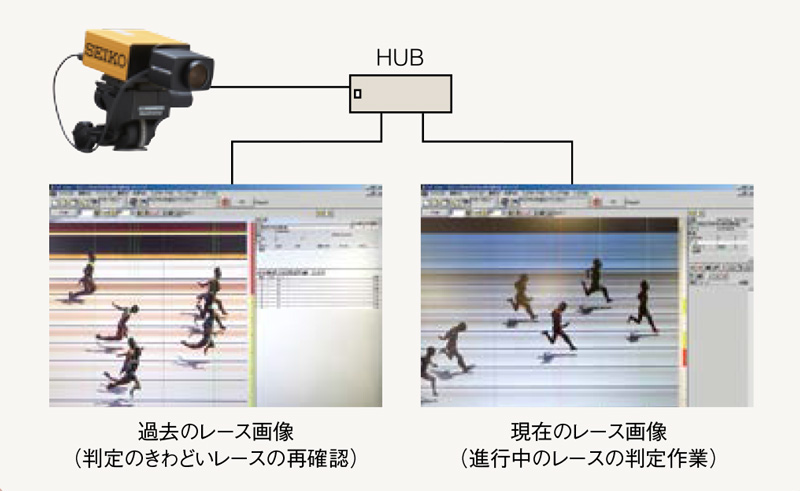

1カメラ2本体システム
カメラをネットワーク化し、2台のコンピュータに接続することで「1カメラ2本体システム」を実現。別々のレース画像を同時に見ることができるため、着順判定のきわどい過去のレース画像の再確認と、現在のレースの着順判定を同時に行えます。また、撮影専用と判定専用に分業することで、判定員にかかる作業負担が軽減されます。
判定中でも次レースのスタート可能
現在のレースの判定作業の終了を待たずに、次のレースがスタートできます。(溜め取り可能)
カメラリモートコントロール

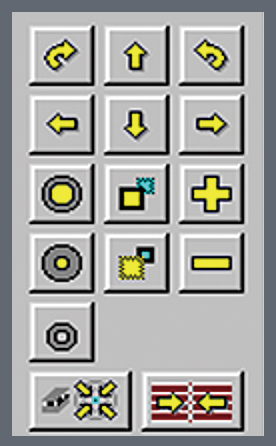

カメラのアイリス(絞り)、フォーカス(焦点合わせ)、ズーム(画像の拡大縮小)を撮影用コンピュータから遠隔操作できます。
仮想光電管機能

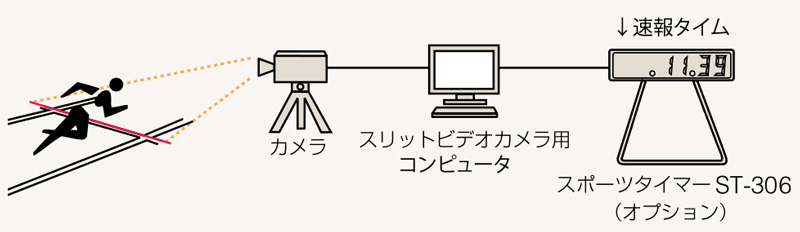

速報タイムを表示するための光電管装置がなくても、撮影画像の変化量を見て1着の選手の速報タイムをスポーツタイマーなどに出⼒することができます。
自動撮影
カメラ本体が常時フィニッシュライン上を監視、ライン上を通過する選手を自動認識します。撮影者のミスを防ぎ、確実に撮影することができます。また、グリップスイッチによる手動撮影も可能です。
誤ってタイマーリセットしても安心
誤ってタイマーをリセットしても、タイマーの内部計測は保護されています。
見にくい画像も見やすく ガンマ補正機能

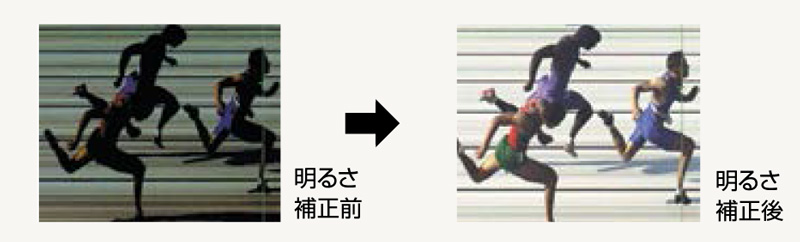

今まで撮影前に調整が必要だったガンマ補正を、撮影後に簡単に行うことができます。天候の悪い時、逆光時、十分な照明のない 競技場などでの判定しにくい撮影も、鮮明な画像を実現します。

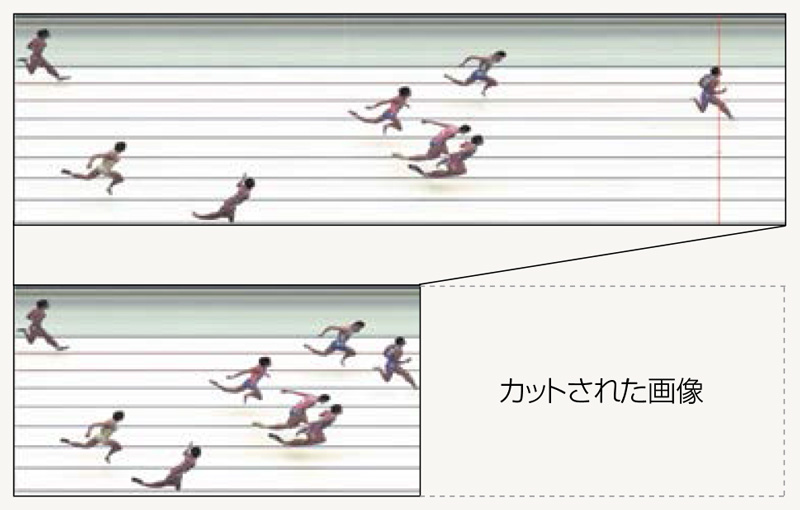

余白部分を無駄なく処理 オートクロップ(オートカット)機能
着順判定に不要な選手間の空白エリアを自動カットし、判定に必要な部分のみを抽出できます。迅速な着順判定が可能となり、データの保存もよりスマートになりました。
種目登録も簡単

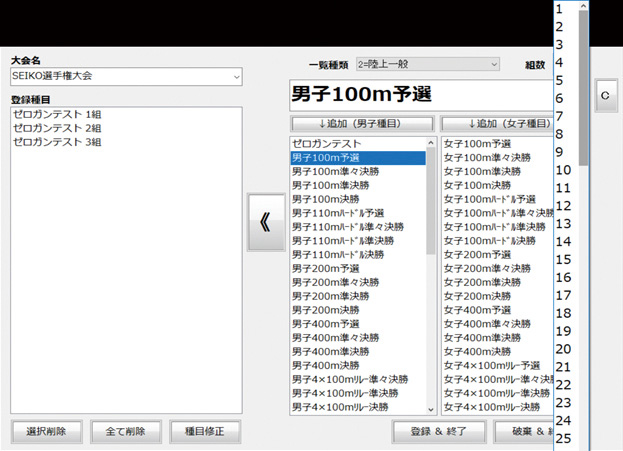

あらかじめ作成された競技別メニューの一覧から、大会名や競技種目をクリックするだけで簡単に登録が行えます。また、登録されていない名称もキーボードで簡単に入力できます。

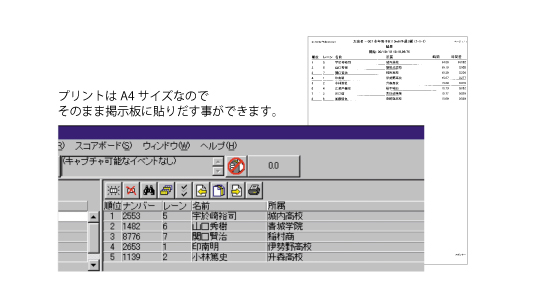

ナンバー入力だけで選手名を表示
着順判定時、ナンバーを入力するだけで自動的に選手名を表示します。(競技前に選手名データをMicrosoft® Excelにて作成し、スリットビデオ本体に取り込みます。)
※Microsoft ExcelはMicrosoft Corporationの登録商標。

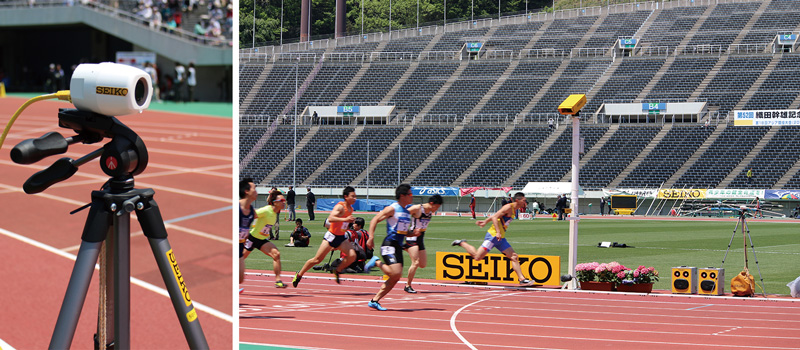

IDカメラ(オプション) ~鮮明な画像で着順判定をサポート~

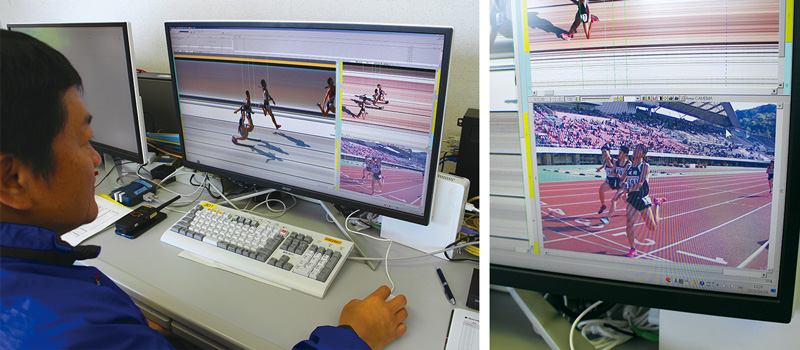

⻑距離種目で腰ナンバーが写真判定装置側では不明瞭な場合や、接戦で複数の選手が重なって見えない場合などに、正面から捉えた画像で判定をサポートします。
IDカメラで撮影した画像は、スリットビデオで撮影した画像と同期されているため、マウスで判定ラインを動かすと、同時にIDカメラで撮影した画像もコマ送りのように動きます。

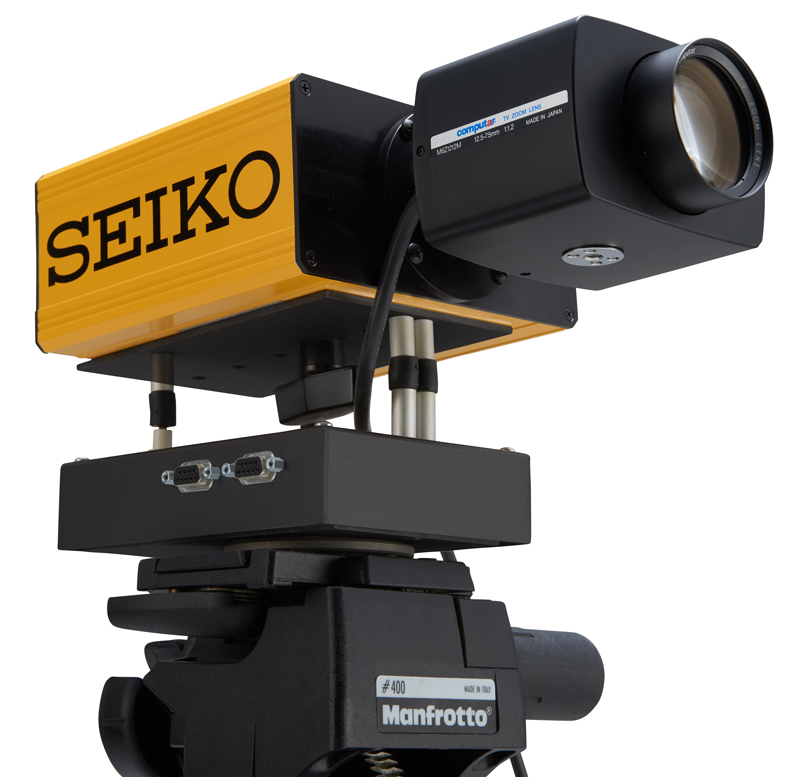

電動リモート雲台(オプション)
電動リモート雲台の採用により、カメラから離れた場所でも撮影用コンピュータ画面を見ながらカメラの位置調整ができます。

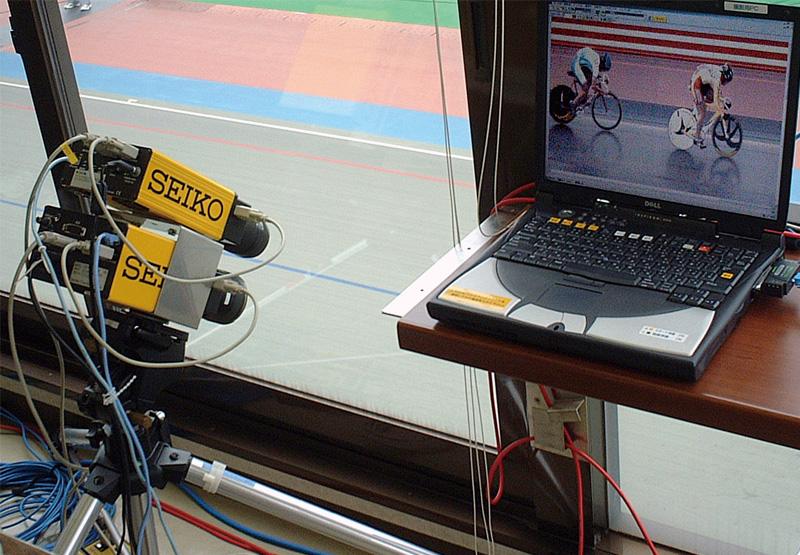

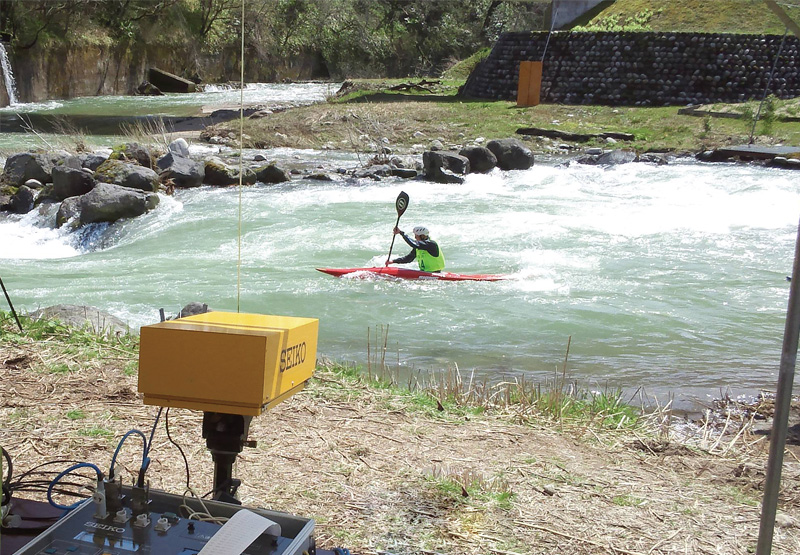

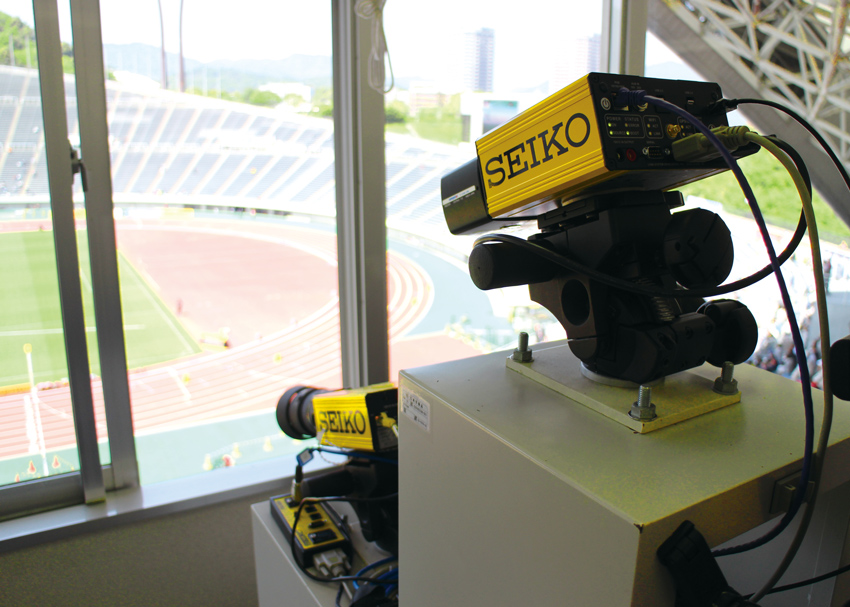

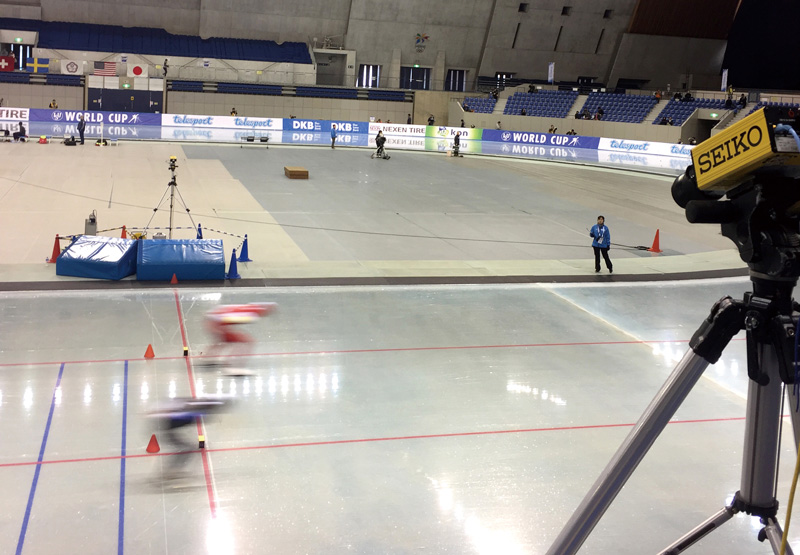

スリットビデオシステムは、陸上競技をはじめとするさまざまな競技の着順判定及びタイム計測に用いられています。
■カメラ
最大スキャン速度
【 2200HD Pro. 10】1/3,000秒
【 6000HD Pro. 10】1/6,000秒
【20000HD Pro. 10】1/20,000秒
撮影方式
CMOSラインセンサによる垂直スキャン式
使用レンズ
Cマウントレンズ・CSマウントレンズ(※オプション:Fマウント用変換アダプタ)

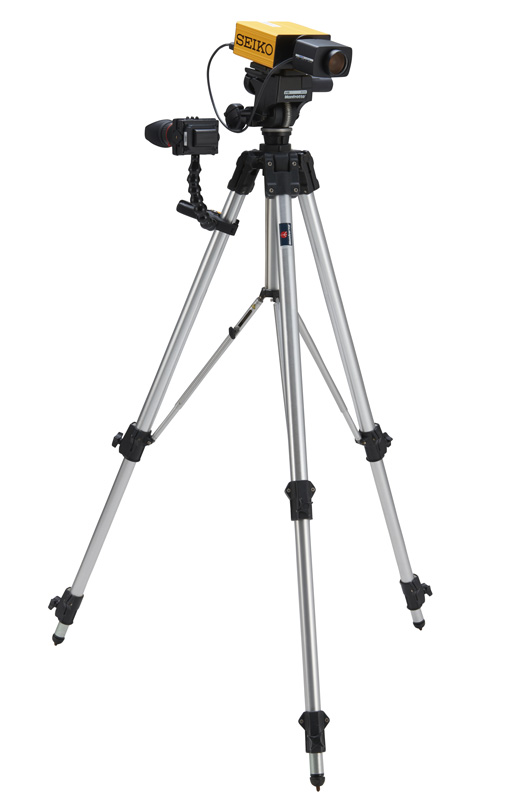

ファインダー
3.5インチ 電子ファインダー
タイマー精度
0.5ppm(常温時)
動作温度
0℃~60℃
アイリス制御
マニュアル・オート
ズーム制御
マニュアル(リモート)
フォーカス制御
マニュアル(リモート)
入力電源
PoE(IEEE802.3at)、DC12V、ACアダプタ(AC100V~240V ±10% 50/60Hz)
内蔵バッテリ
電源バックアップ時間 20分(出荷時:満充電)
消費電力
30W(最大)
■判定用コンピュータ/撮影用コンピュータ
CPU(プロセッサ)
Intel core i5 以上
HDD
【 2200HD Pro. 10】250GB 7,200rpm以上
【 6000HD Pro. 10】500GB 7,200rpm以上
【20000HD Pro. 10】500GB 7,200rpm以上
外部記憶メディア
DVD-RW
モニタ出力
1,280×1,024ピクセル以上
メモリ
4GB以上
連続撮影画面数
【 2200HD Pro. 10】20,000画面以上
【 6000HD Pro. 10】8,000画面以上
【20000HD Pro. 10】4,000画面以上
連続撮影時間
666分(スキャンスピード 1/1,000秒時)
HDD 80GB以上の場合
I/Oポート
シリアルポート、USB2.0 準拠4ピン端子、RJ45 Ethernetポート
種目登録
ワードバンクによる選択 または本体によるワープロ入力
画面拡大・縮小
【拡大時】 2、4、8、16、32倍以上(任意に設定可能)
【縮小時】1/2、1/4、1/8、1/16、1/32倍以下(任意に設定可能)
モニタ仕様
液晶ディスプレイ
モニタサイズ
19インチ以上
電源
AC100V~240V ±10% 50/60Hz
消費電力
【 2200HD Pro. 10】200~400W
【 6000HD Pro. 10】550W(最大)
【20000HD Pro. 10】550W(最大)
■カラープリンタ
印刷方式
MACH方式(マッハジェット方式)
最大解像度
2,880×1,440dpi以上
用紙サイズ
A4(最大)
電源
AC100V~240V ±10% 50/60Hz
消費電力
40W(最大)
■無停電電源装置
切替時間
無瞬断(停電時)
電源
AC100V~240V ±10% 50/60Hz
最大出力容量
500VA/300W以上
バッテリ期待寿命
3年以上(周囲温度20℃の場合)
【基本構成】
● カメラ/1台
● Cマウントレンズ/1台
● CSマウントレンズ/1台
● 電子ファインダー/1台
● カメラ取付雲台/1台
● 撮影用グリップスイッチ/1個
● コネクタボックス/1個
● カメラ用ACアダプタ、ケーブル/1式
● カメラ用ネットワークケーブル(PoE)/1式
● カメラ収納ケース/1台
● 撮影用コンピュータ/1台
● 判定用コンピュータ/1台
● 画像印刷用プリンタ/1台
● 記録印刷用プリンタ/1台
● 無停電電源装置/1台
● ネットワークケーブル/1式
● HUB/1台
【オプション】
● 三脚/1台
● カメラ取付台/1台
● カメラ防雨カバー/1個
● IDカメラ/1台
● カメラハウジング/1台
● 電動リモート雲台/1式
● Fマウント交換アダプタ/1個
