トラック競技
電子式スタート音発生装置
火薬を使用しない、電子式の「スタート合図音・信号」発生装置
陸上競技用電子式スタート音発生装置は、紙雷管（火薬）を使用せず、電子的に「スタート合図音」および「スタート信号」を発生させる装置です。
スタータがピストルのトリガを引くとストロボフラッシュが閃光、各スタート地点に配置のワイヤレスメガホンからスタート音が発生します（無線・有線接続可能）。同時に写真判定装置、スタートインフォメーションシステムへスタート信号を送ります。
安全＆確実
・電子式のため確実性が向上、特に雨天時の不発を回避
・紙雷管を使用しないため運用の安全性が向上、補充人員の確保や交換の手間の省力化を実現
エコ＆クリーン
・紙雷管ごみ（紙片）が出ない
・紙雷管購入のコストと手間がかからない
・マガジン（紙雷管用カートリッジ）の清掃が不要となるのでメンテナンス負担軽減
合理的＆効率的
・既存スタータ拡声装置の有効活用が可能
・スタータ号令指示とスタート音の出力、1台2役のため準備・運搬・撤収の手間を軽減

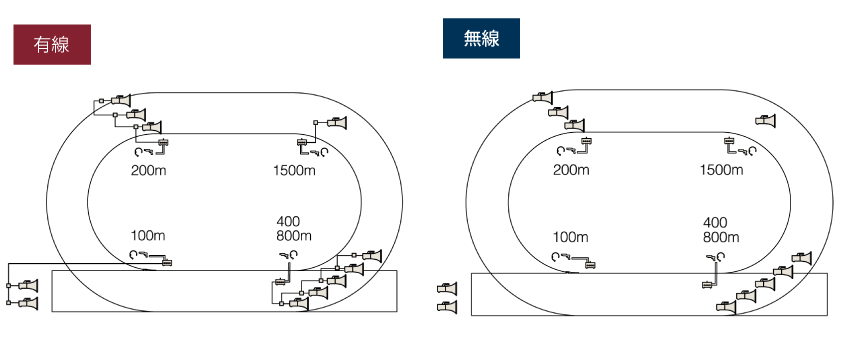

接続例（イメージ）

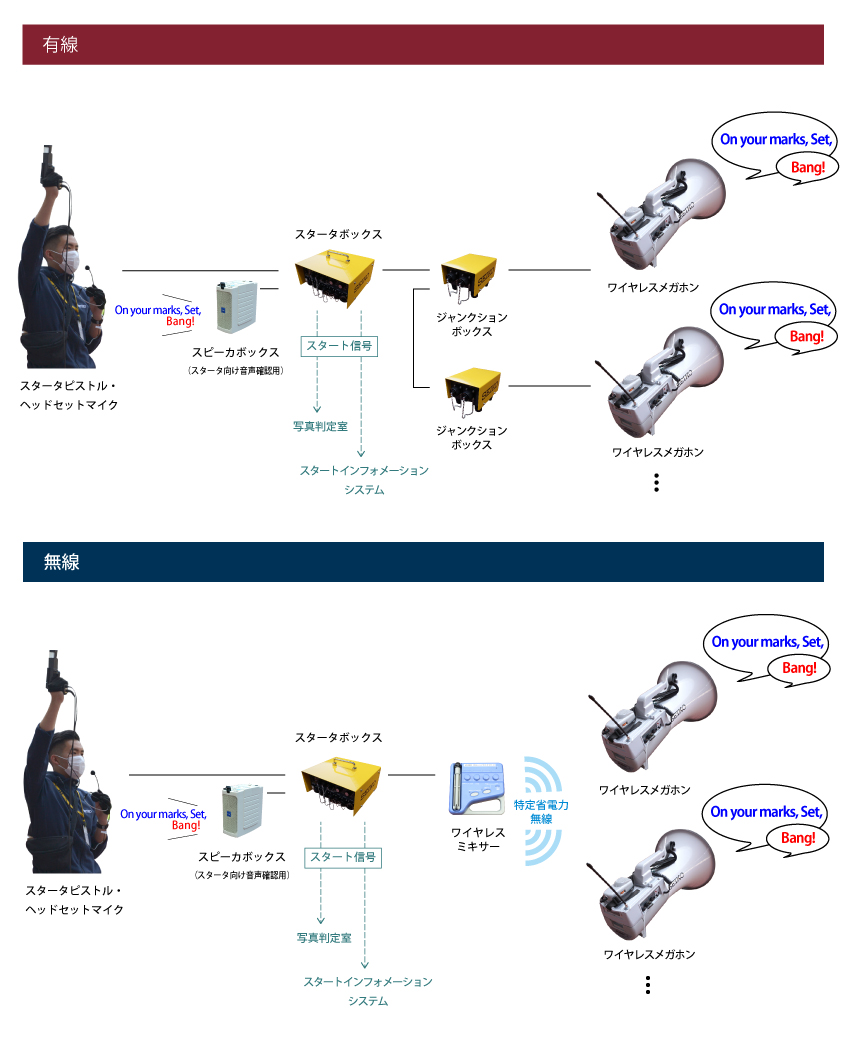

システム図（イメージ）

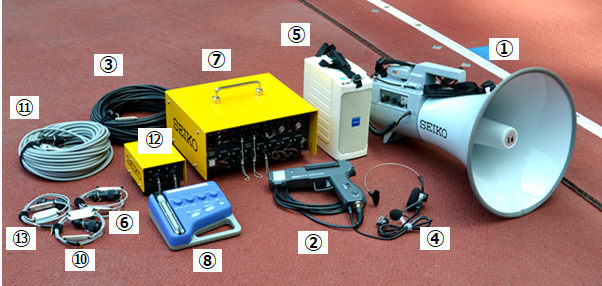

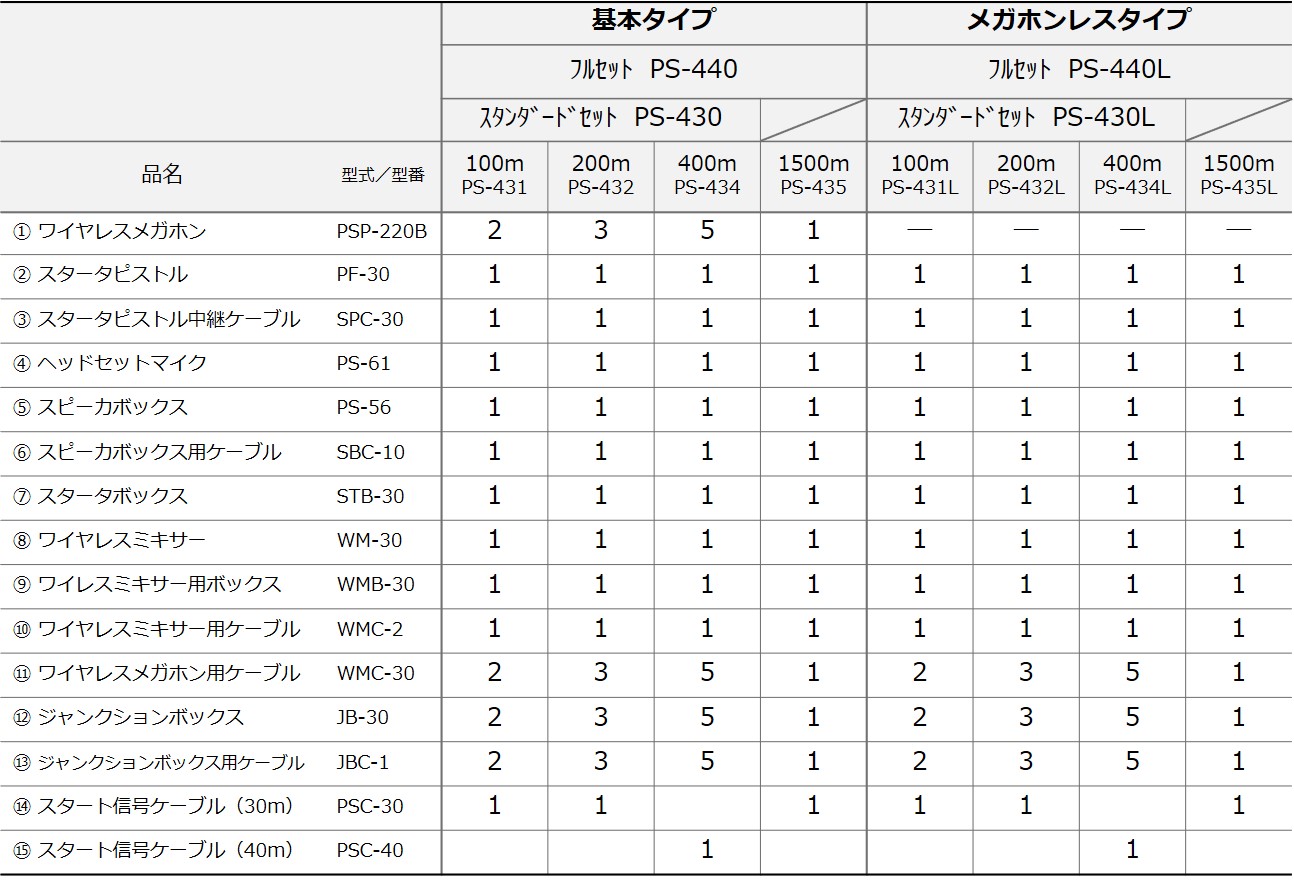

構成機器一覧（有線式・無線式）
※ワイヤレスメガホン、各種ケーブルの構成数は、各セット（100m用・200m用・400m用・1500m用）により異なります。
*⑨⑭⑮は写真なし。
※有線式の場合、⑧⑨⑩は使用しません。
※無線式の場合、⑪⑫⑬は使用しません。
ピストル
サイズ
W210×D145×H40mm
質量
約410g（乾電池別）
材質
本体：アルミ
ストロボ、電池ケース：樹脂
電源
単三アルカリ乾電池×2本（乾電池付属）
機能
スタート信号出力、マイク音出力、
ストロボフラッシュ
スタータボックス
サイズ
W300×D270×H155mm
質量
約5kg
電源
単三アルカリ乾電池×8本（乾電池付属）
外部電源入力DC12V（オプション電源ボックス要）
信号入力
スタータピストル×1、リコールピストル×1
オートリコール×1
信号出力
スタート信号×3
電子音出力
ワイヤレスミキサー接続用×1
スピーカボックス接続用×1
ワイヤレスメガホン（ジャンクションボックス）接続用×1
ワイヤレスミキサー
質量
約540g
電源
単三アルカリ乾電池×2本（乾電池付属）
信号入力
マイク入力×1、ライン入力×1
出力
無線送信出力
ジャンクションボックス
サイズ
W105×D140×H89mm
質量
約800g
信号入力
ライン入力×1
信号出力
ライン出力×2
ワイヤレスメガホン
サイズ
(ø)351×512(L)mm
質量
3.92kg（チューナーユニット含む、乾電池別）
電源
単一アルカリ乾電池×10本（乾電池付属）
出力
定格30W、最大45W（AUX入力時）
電池持続
音声時約22時間
時間
ホイッスル時約2時間
ヘッドセットマイク
質量
約45g
スピーカボックス（スタータ確認用）
サイズ
W102×D216×H258mm
質量
約1.6kg（乾電池除く）
電源
単三アルカリ乾電池×8本（乾電池付属）
入力
ø3.5モノラルミニプラグ
出力
定格出力6W（最大10W）
その他
スタート信号出力ケーブル
スタート信号出力ケーブル付属
100m、200m、1500m用：30m、400m用：40m
予備ケーブル
スタンダード/フルセットに付属
（スピーカボックス用ケーブル）
収納ボックス
収納ボックス付属
100m用、200m用、400m用、1500m用
従来の火薬式とのコネクタ互換
火薬式スタート信号発生装置（PS-200B）とコネクタ互換有
