フォトビームユニット
オプション製品
- PBU-900
- PBU-1000
FIS認定品
投光器と受光器で構成される光電管装置。フィニッシュライン上などに向かい合わせで設置されたフォトビームユニットの赤外線軸（ビーム）を選手が遮断することにより、信号を検知し、CT-500OPに送信します。外光や気象の変化による誤動作を最小限の抑えた高精度設計です。
2系統計測時の設置が容易
メイン（Ａ系）／サブ（Ｂ系）の２系統で計測する場合、PBU-900とPBU-1000の組み合わせにより、投光器・受光器を同じサイドに設置することが可能です。
信号ケーブルの雪中埋設作業が不要で、設置作業を容易に行えます。
電源に単４型ニッケル・水素蓄電池を採用
環境に配慮した製品です。
最大使用距離は100ｍ
投光器～受光器間の最大距離が、従来機（PBU-600)の30ｍに比べ大幅にアップしました。
従来機と互換性を考慮した設計
従来機（PBU-600)用の雲台・バイスや信号ケーブル（タイマー本体～受光器間）は、そのまま使用することができます。
※フォトビームユニットPBU-900はCT-500 一式に付属されています。
構成
フォトビームユニット PBU-900（赤外光タイプ）
投光器（PBU-900TX）
1台
受光器（PBU-900RX）
1台
フォトビームユニット PBU-1000（可視光タイプ）
投光器（PBU-1000TX）
1台
受光器（PBU-1000RX)
1台
※雲台付バイス・信号ケーブル（タイマー本体～受光器間）・ニッケル水素電池は別売。

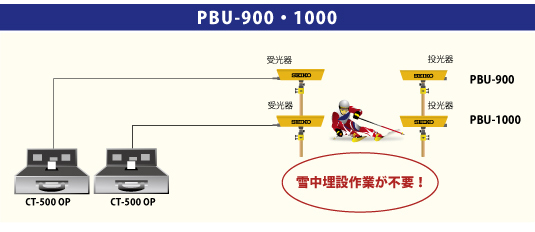

設置例
関連製品
投光器（PBU-900TX／PBU-1000TX）
使用距離
最大100ｍ
動作時間
約 24 時間
※使用環境・条件により異なります。
電源
ニッケル・⽔素畜電池×6本
温度範囲
動作時：-20℃〜+60℃（結露のないこと）
保存時：-25℃〜+65℃（結露のないこと）
外形寸法
W62×H70×D305mm（突起含まず）
質量
約1kg（電池含まず）
受光器（PBU-900RX／PBU-1000RX）
信号マスク時間
スイッチ切換（SHORT：100msec ／LONG：500msec）
温度範囲
動作時：-20℃〜+60℃（結露のないこと）
保存時：-25℃〜+65℃（結露のないこと）
電源
信号ケーブルにてCT-500OPより供給
外形寸法
W62×H70×D305mm（突起含まず）
質量
約1kg（電池含まず）
