水中ビデオカメラシステム(ハイスピードビデオシステム)

  • DHS-3000

高精度カメラが、タッチやリレー引継の瞬間を映像で記録する、ハイスピードビデオシステム。

競泳システム

100フレーム/秒のハイスピードビデオカメラを各レーンの水中に設置することにより、波しぶきの影響を受けずにタッチの瞬間を確実に撮影。地上からは最大4台のカメラでリレー引継のスタート映像を撮影。これらの映像を同一画面上で比較し、リレー引継の判定を正確に行います。また、スタート時のリアクションタイムの確認もできます。

【国際水泳連盟(FINA)ルール適合 / (公財)日本水泳連盟AA級/A級公認】

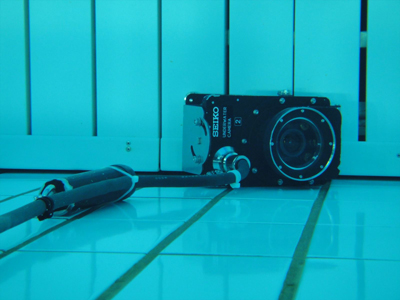

  • 水中カメラ
    水中カメラ

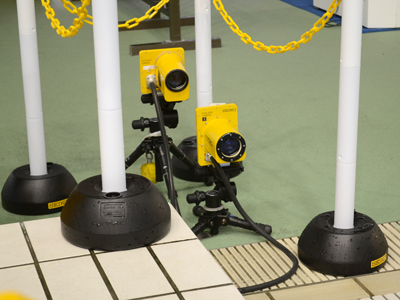

  • プールサイドカメラ
    プールサイドカメラ

水中に設置したカメラでリレー引継やタッチの瞬間をとらえる

鮮明な映像

高解像度の再生映像により、ゴール時のタッチ、リレーの引継ぎ違反の判定が正確にできます。

レース中でも再生可能、スピーディーな判定が可能

現在のレースを録画しながら、以前記録した映像の再生ができるので、レース中にかかわらず、判定したい映像を表示することができます。

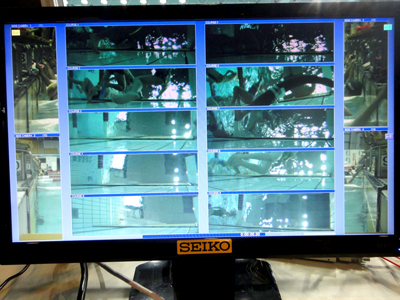

モニタ1台で最大14画面の表示が可能

高解像度のモニタを使用することで、最大10レーン分全ての映像とプールサイドにある最大4台分のカメラ映像を1台のモニタで表示することができ、より正確な判定ができます。

高速・大容量のフラッシュメモリドライブを採用

大容量のSSDを使用しているので、高解像度の映像を200分以上記録できます。DVDメディアにより、特定レーンやレースをファイルとして保存することができます。

操作場所を選びません

カメラと映像合成ユニットの接続ケーブルは最長77mまで延ばすことができるので、操作場所を選びません。

結露センサ内蔵

カメラに結露センサを内蔵しているため、万一水漏れが発生しても早期に発見することができます。

システム構成

水中カメラ

最大10台

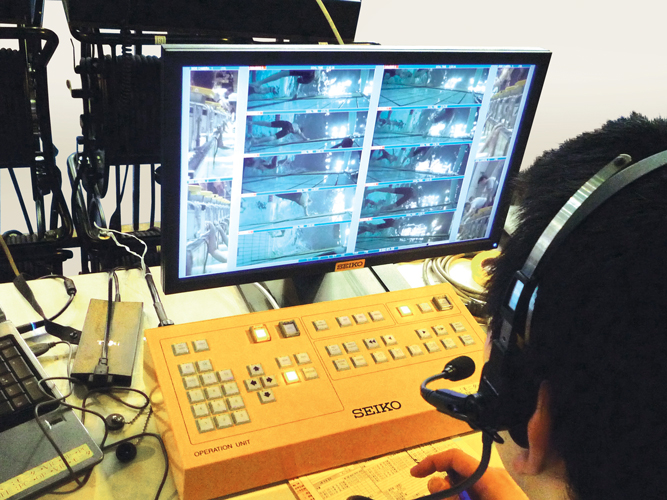

オペレーションユニット

1台

プールサイドカメラ

最大4台

映像合成ユニット

1台

システムコントロールPC

1台

モニタ

1台

接続ケーブル類

1式

撮像素子

1/3型、カラーCCD

最大記録時間

200分以上

電子シャッタ

1/100、1/120、1/187、1/250、1/375、1/500、1/750、1/1000、最大1/16,000秒

画面サイズ

約21.5インチ カラーLCDモニタ(1920x1080)

映像出力

デジタル10ビット

レンズマウント

CSマウント

防水性

最大水深5m

カメラ電源入力

DC24V(画像合成ユニットより供給)
