弓道表示システム

弓道競技ならではのルールに適応。

弓道

弓道表示システムの特長

◆ 的中結果を「○・×」で制御・表示するシステムです。
◆ 判定が微妙な場合は、「?」を表示し、矢取り時に確認後、「○・×」を再表示することが可能です。
◆ 矢取り時は、赤色回転灯とブザー音による警告で安全を確保します。

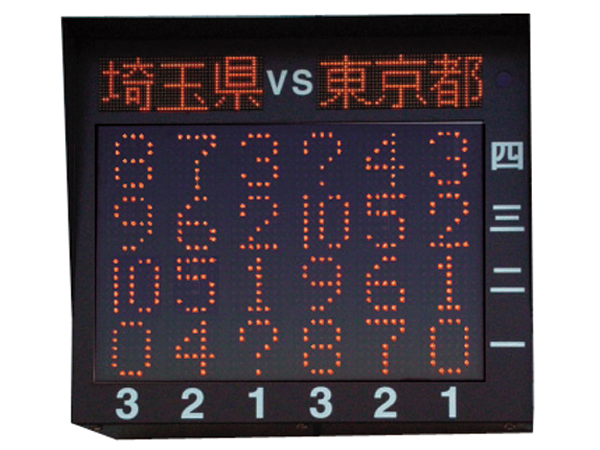

  • 的中表示盤(遠的用6人四矢)
    的中表示盤(遠的用6人四矢)

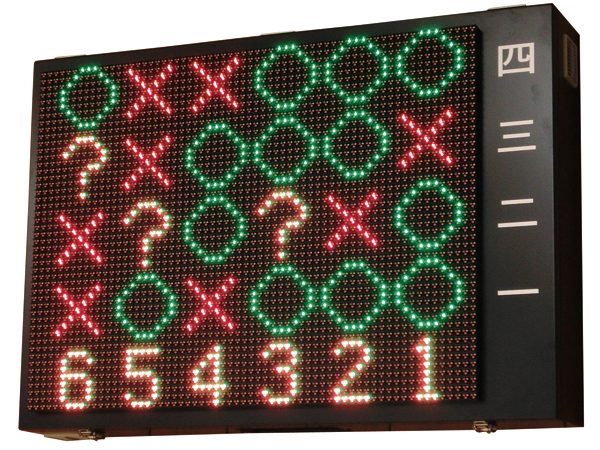

  • 的中表示盤(近的用6人四矢)
    的中表示盤(近的用6人四矢)

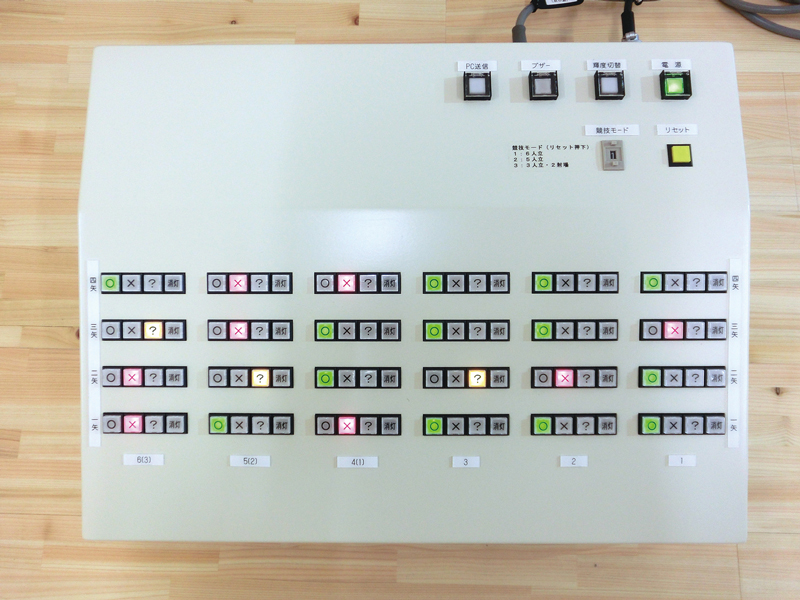

  • 的中表示操作盤(近的用)
    的中表示操作盤(近的用)

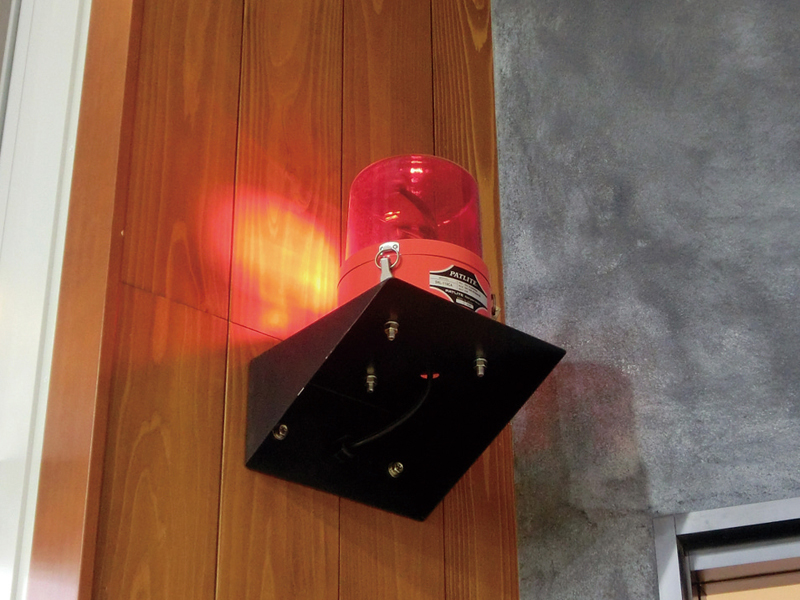

  • 矢取警告ランプ
    矢取警告ランプ

表示部

単色LED(赤色または橙色)
文字高:160mm以上
チーム名表示のみ:3色LED

3色LED(赤/緑/橙)
文字高:約110mm

表示内容

的中判定:○、×、?
得点表示:0~10の11文字
チーム名:全角3文字/半角6文字以上

的中判定:○、×、?
射場番号:1~6

外形寸法

W1,330×H1,140×D230mm

W950×H660×D170mm

入力電源

AC100V

AC100V

備考

上記は、仕様の一例です。

*ルール改定や大会規定により、システム構成は変更することがあります。ビデオジャッジシステムは別構成です。
*ルール改定や大会規定により、システム構成は変更することがあります。ビデオジャッジシステムは別構成です。
