X線透過式2次元測定機 MVX-818

  • MVX-818

X線透過式2次元測定機 MVX-818は、X線カメラにより多層基板の内層に形成された回路パターンの透視、座標測定の情報により、基板の膨張・収縮・変形を分析します。

X線透過式2次元測定機

X線画像を用いた高精度な測定

X線ガイド穴明機で培った技術を用いることで、X線特有のひずみのある画像からガイドマークを高精度に認識し、さらに独自の面補正技術により高い測定精度を実現します。

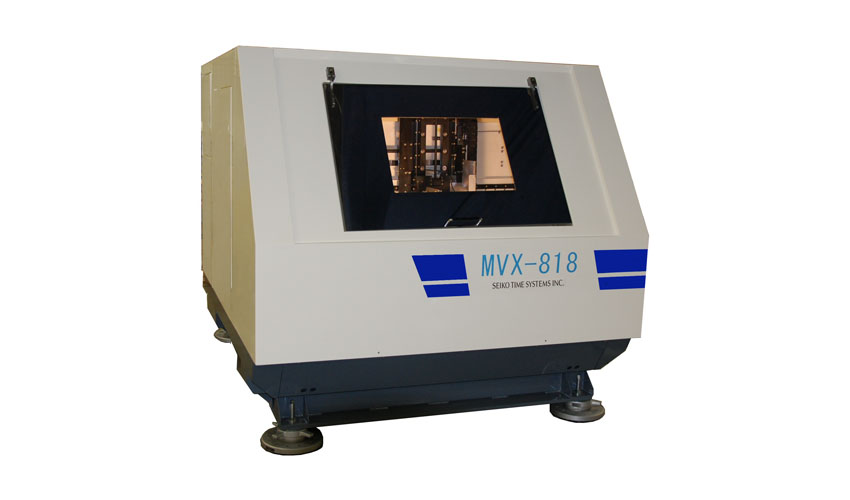

X線透過式2次元測定機 MVX-818

ワークサイズ

660×760mm(MAX)

計測領域

600×700mm(MAX)

対応板厚

6.0mm(MAX)

積載重量

10kg(MAX)

視野サイズ

4.8x6.3mm~14.5x19mm(5段階)

X線発生装置

密閉型マイクロフォーカス25~90kV 100μA(MAX)

精度

(7+10L/1000)μm L:任意の測定長

X線漏洩量

1μSv/h以下

電 源

3ø 200V 3kVA

外形寸法

W1,735×H1,680×D2,050mm

質量

約3,700kg
