画像認識機能付精密組立機

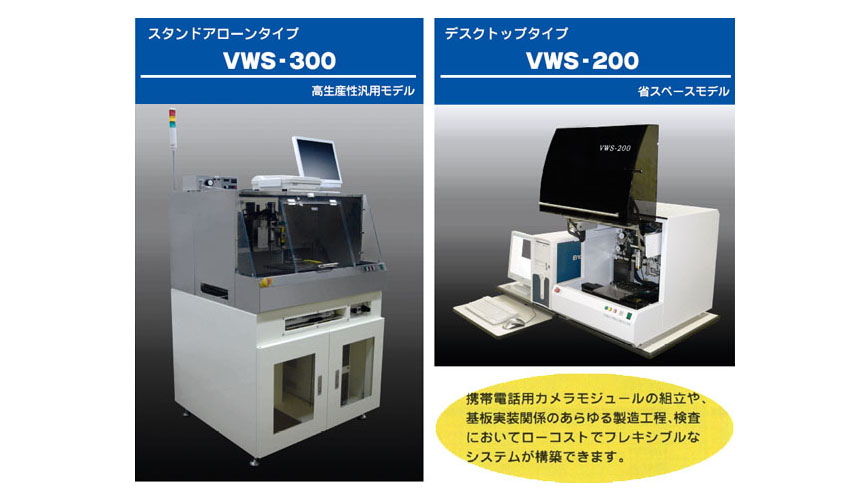

画像認識機能付精密組立機 VWSシリーズ

  • VWS-200
  • VWS-300

VWSシリーズは、CCDカメラにより画像を認識し位置を検出することでワークの正確な位置決めが可能。精密部品の各種組立作業や整列作業、精密塗布作業などのさまざまな作業に対応できます。

画像認識機能付精密組立機

特長

CCDカメラによりワーク現物を画像認識し、最適な位置に補正して搭載

・部品加工精度を超越したレベルでの精密位置決めが可能
・高さ方向もレーザセンサで検知可能
・2つのカメラで「搭載部品」と「被搭載部品」の両方を認識補正

部品結合手段として様々なアプリケーションに対応が可能

・接着剤ディズペンサー2液混合も対応可能
・レーザー接着及びUV照射及び各種機械的結合。複合肯定も可能
・レーザー変位計等と組み合わせ、自動検査及びNG自動輩出も

高いコストパフォーマンスと高い汎用性

・専用治工具の変更や付帯機器変更等で様々な用途に対応可能

VWS-300は、クリーンルーム対応構造

・HEPAフィルタ標準搭載。0.3μm以上の浮遊粒子を捕獲
・クリーンルームクラス100使用実績あり
・ワークの上側に配置する可動部を最小限化。下部は吹き抜け構造

主な用途

お客様の用途に合わせ、カスタマイズ対応いたします

携帯カメラモジュールの部品組立関連

・画像センサ実装済み基板へのレンズ付ホルダ搭載
・IRフィルタ組立
・レンズバレル組立 … 等

基板実装

・ダイボンディング
・アンダーフィル材塗布
・異形部品搭載 … 等

その他

・各種精密部品の結合/組付
・画像検査
・精密塗布作業 … 等

周辺機器(搭載可能装置やオプション)

・レーザー溶着ユニット
・液体2種類の精密塗布が可能(シリンジ2本搭載可能)
・UV照射装置
・レーザー変位計
・HEPAフィルター(VWS-300は標準装備)

※その他各種装置に結合し、複合肯定が可能です。さまざまなアプリケーションに対応できます。

デスクトップタイプ VWS-200

稼働範囲

140(X)×200(Y)mm

外形寸法

W610×H650×D760mm

クリーンルーム対応

XYテーブル稼働構造(上側稼働部最小化)

組み付け精度

X軸・Y軸±30μm(ロボット精度±10μm) Z軸±20μm θ軸±0.2度

サイクルタイム

10秒【参考】ディスペンサ塗布の場合

画像認識

上下2つのCCDカメラによる組み合け両部品のパターンマッチング検査

結合アプリケーション

標準:接着剤塗布 オプション:レーザー溶着・UV照射・機械的結合etc

用途

・携帯カメラの基板(レンズホルダ組立・レンズAssy組み立て)
・センサ・光学部品等のクリーン精密組み立て
・小ロット品のダイボンディング及び異形部品基板搭載
・精密製品の外観画像検査と良否判定、自動選別
・基板への接着剤及び封止剤塗布

スタンドアローンタイプ VWS-300

稼働範囲

330(X)×280(Y)mm

クリーンルーム対応

XYテーブル稼働構造(上側稼働部最小化)
HEPAフィルタ標準装備(筐体中間吹き抜け構造)

組み付け精度

X軸・Y軸±30μm(ロボット精度±10μm) Z軸±20μm θ軸±0.2度

サイクルタイム

10秒【参考】ディスペンサ塗布の場合

画像認識

上下2つのCCDカメラによる組み合け両部品のパターンマッチング検査

結合アプリケーション

標準:接着剤塗布 オプション:レーザー溶着・UV照射・機械的結合etc

用途

・携帯カメラの基板(レンズホルダ組立・レンズAssy組み立て)
・センサ・光学部品等のクリーン精密組み立て
・小ロット品のダイボンディング及び異形部品基板搭載
・精密製品の外観画像検査と良否判定、自動選別
・基板への接着剤及び封止剤塗布
